Straflex Paulstra

Accouplement Elastique SE153

Référence : 635100

L’accouplement SE153, le Straflex, existe en 2 versions avec et sans moyeu amovible. Il permet le démontage et le montage en position radiale sans déplacer votre machine à accoupler. La taille de cet accouplement réduit l'encombrement. L’avantage du moyeu amovible est le montage sans usinage. Manchon en acier forgé dans les 2 types de montage.

Accouplements Elastiques

Gamme Paulstra

Fabriqué en France

Hutchinson

Référence

2 articles en stock

173,39 € HT | 208,07 € TTC

Prix unitaire : 173,39 € HT | 208,07 € TTC

Accouplement(s)

Description

Qu'est-ce que l'accouplement élastique SE153 Straflex ?

L'accouplement élastique SE153 Straflex® de Hutchinson Paulstra assure la transmission de couple entre deux machines tout en conservant une liaison élastique compacte.

Sa conception permet un démontage radial sans déplacement des machines accouplées, un encombrement réduit et une utilisation à des vitesses de rotation relativement élevées.

Il existe en deux configurations :

manchons en acier forgé livrés non alésés
manchons pour moyeu amovible spécialement alésés pour recevoir un moyeu universel

L'élément élastique associe des bobines métalliques, des écheveaux en fils de rayonne et un enrobage en caoutchouc naturel de forme hexagonale.

Accouplement élastique SE153 Straflex Hutchinson Paulstra

Quels sont les avantages du SE153 Straflex ?

✅ Démontage radial sans déplacement des machines accouplées.

✅ Encombrement réduit pour faciliter son intégration.

✅ Utilisation à vitesse relativement élevée selon la référence.

✅ Positionnement axial facilité sur les versions à moyeu amovible.

✅ Démontage et remontage simplifiés lors des opérations de maintenance.

À noter : sa structure textile renforcée supporte difficilement les irrégularités importantes de couple.

Quels sont les deux types de manchons ?

Manchon acier forgé SE153 Straflex

Manchons en acier forgé

livrés non alésés
usinage possible selon les dimensions de l'arbre
montage classique de l'accouplement

Manchon SE153 pour moyeu amovible

Manchons pour moyeu amovible

manchons spécialement alésés
compatibles avec un moyeu amovible universel
moyeu amovible non fourni par Paulstra
montage immédiat sans usinage du manchon

Pour quelles applications utiliser le SE153 ?

Accouplement SE153 pour climatisations et CTA

Dimensions du SE153 à manchons standards

Les schémas permettent d'identifier les cotes utilisées dans les tableaux.

Références 635100 à 635304

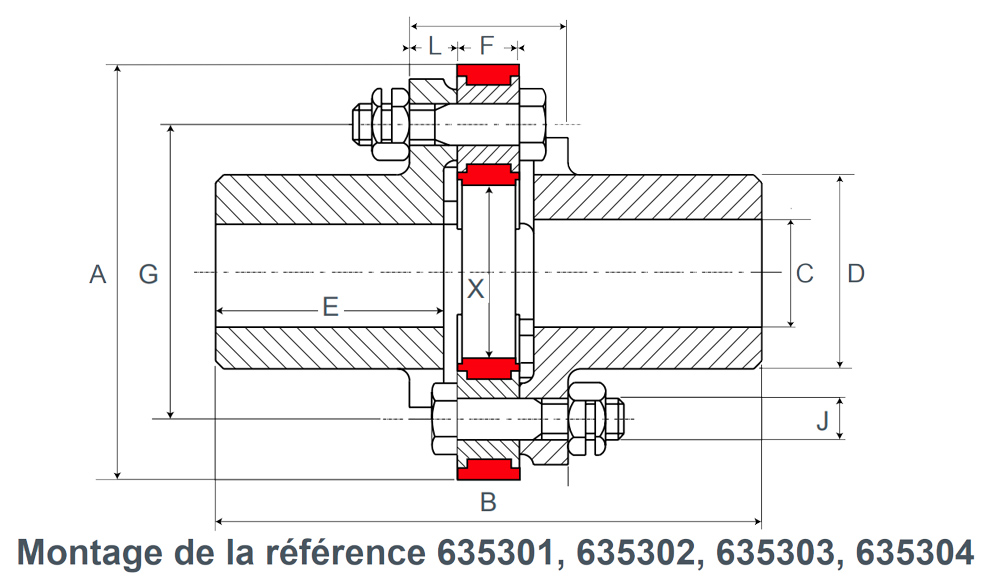

Schéma dimensions SE153 références 635100 à 635304

Référence	Couple nominal (N.m)	Couple maxi (N.m)	Vitesse maxi (tr/min)	C2 maxi (mm)	A (mm)	B (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	J (mm)	K (mm)	L (mm)	M (mm)	X (mm)	Poids (kg)
635100	50	100	6 000	30	78	80	43	32	12	50	32	—	—	8	7,8	20	1,3
635301	100	200	5 500	30	94	115	42	40	15	65	37	10	—	11	—	28	1,6
635302	200	400	5 000	40	120	158	56	66	18	85	46	12	—	14	—	40	3
635303	400	800	4 500	48	140	171	68	70	21	100	55	14	—	17	—	44	5,5
635304	800	1 600	3 500	60	178	222	90	93	26	132	68	16	—	21	—	66	12

Référence 635105 grande capacité

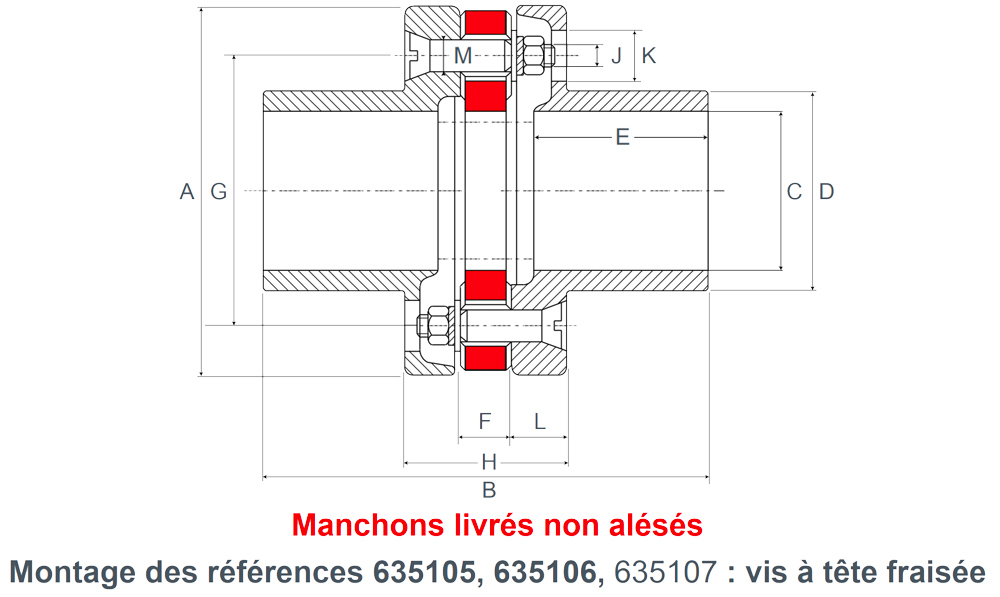

Schéma dimensions SE153 grande capacité

Référence	Couple nominal (N.m)	Couple maxi (N.m)	Vitesse maxi (tr/min)	C2 maxi (mm)	A (mm)	B (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	J (mm)	K (mm)	L (mm)	M (mm)	X (mm)	Poids (kg)
635105	1 600	3 200	2 800	100	232	280	126	110	32	170	102	14	32	35	20	86	36

Dimensions du SE153 à moyeu amovible

Les références 635305 à 635308 utilisent des manchons prévus pour recevoir un moyeu amovible universel.

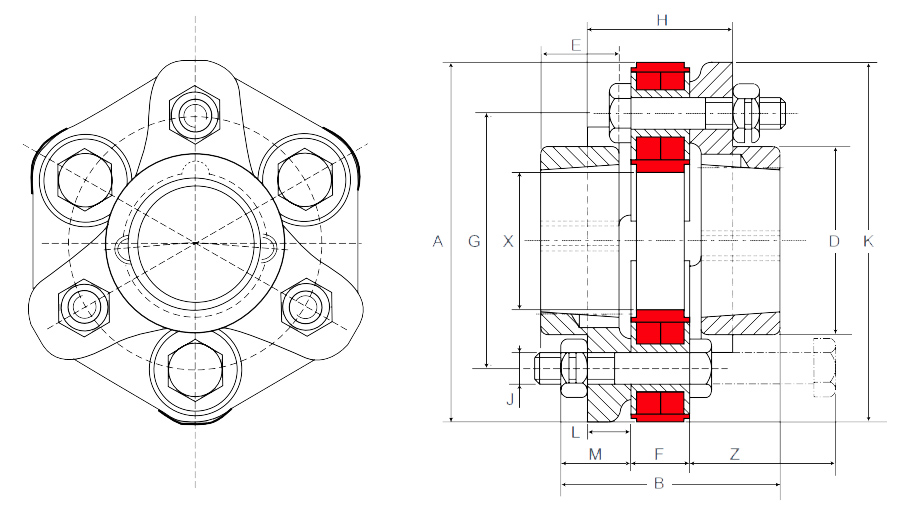

Schéma dimensions SE153 Straflex à moyeu amovible

Référence	Couple nominal (N.m)	Couple maxi (N.m)	Vitesse maxi (tr/min)	A (mm)	B (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	J (mm)	K (mm)	L (mm)	M (mm)	X (mm)	Z (mm)	Poids (kg)
635305	100	200	5 500	94	61	48	20	15	65	41	8	91	11	23	28	45	0,9
635306	200	400	5 000	120	76	60	25	18	85	51	12	121	14	29	40	60	1,6
635307	400	800	4 500	140	81	70	25	21	100	56	14	140	17	30	44	70	2,7
635308	800	1 600	3 500	178	96	95	30	26	132	66	16	177	21	35	66	80	5

À noter : les éléments élastiques des versions à moyeu amovible sont livrés précontraints à l'aide d'une sangle. Retirez cette sangle lors de la mise en route. Pour le diamètre de l'arbre, reportez-vous aux spécifications du fabricant du moyeu.

Besoin des caractéristiques détaillées ?

Retrouvez la nomenclature complète et toutes les informations techniques dans la fiche du SE153 Straflex®.

Voir la fiche technique SE153

Découvrir la gamme Hutchinson Paulstra

Retrouvez le SE153 Straflex® ainsi que l'ensemble de nos solutions Hutchinson Paulstra.

Besoin d'aide ?

Nos techniciens peuvent vous aider à choisir l'accouplement SE153 adapté au couple, à la vitesse de rotation et aux dimensions de votre installation.

Un projet ? Contactez-nous !

Documentations

Télécharger les documents au format PDF

Fiche Technique - 6.41MB

Tarifs (0126) - 695.87KB
