Articulation élastique de haute qualité

Qu'est-ce qu'une articulation élastique ?

L'articulation élastique Hutchinson Paulstra remplace une articulation mécanique pour des oscillations ou pivotements d'amplitude limitée. Elle est constituée d'un anneau en élastomère précomprimé entre deux armatures cylindriques concentriques.

La déformation du caoutchouc permet de supprimer les jeux mécaniques, de limiter bruit et vibrations et d'éviter le graissage périodique.

Quels sont ses avantages et les principaux types ?

• Sans graissage : mouvement assuré par déformation de l'élastomère.
• Sans jeu mécanique : réduction des frottements, bruits et vibrations.
• Plusieurs sollicitations : radiale, axiale, torsionnelle ou conique.

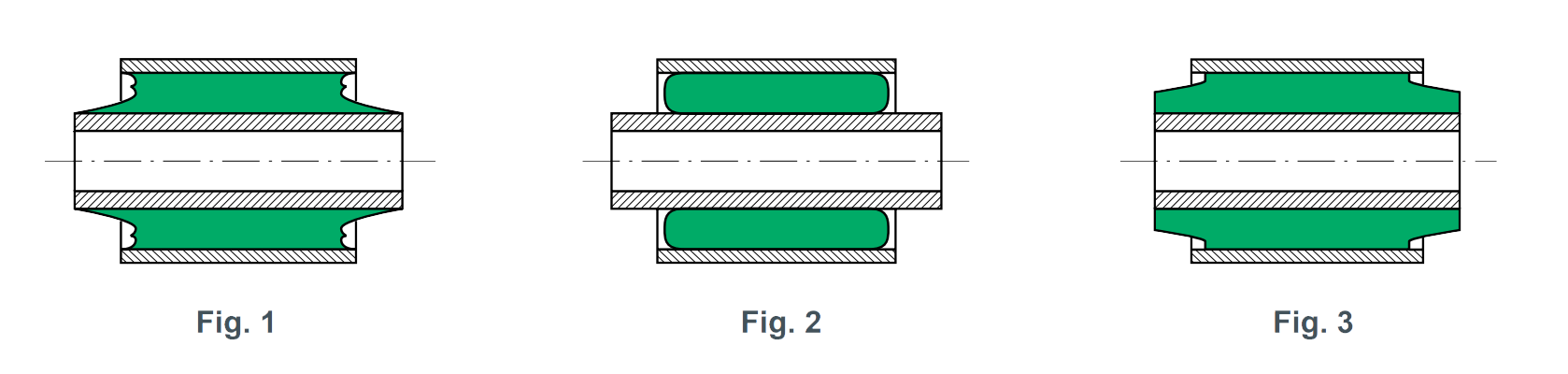

• Flexibloc : élastomère adhéré entre les deux tubes, séries 560 / 561.
• Silentbloc : bague d'élastomère emmanchée en force, séries 861 / 862 / 864.
• BL : articulation équipée d'une butée latérale.

Pour quelles applications utiliser une articulation élastique ?

Elle convient aux mécanismes réalisant des mouvements alternatifs, oscillants ou de pivotement, notamment sur les équipements mobiles, moteurs et machines industrielles.

Cabines d'engin

Machines-outils

Moteurs

Comment travaille une articulation élastique ?

Le choix dépend principalement du type d'effort appliqué :

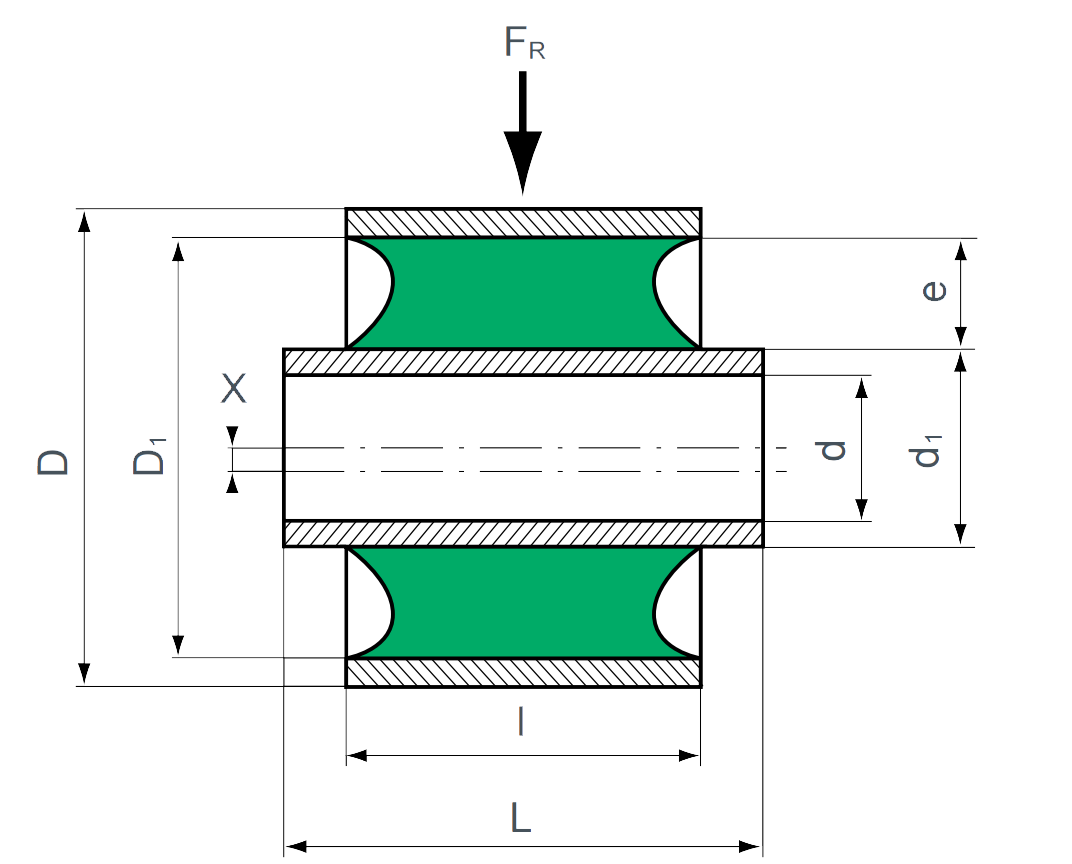

Charge radiale

L'effort provoque un excentrage élastique du tube intérieur.

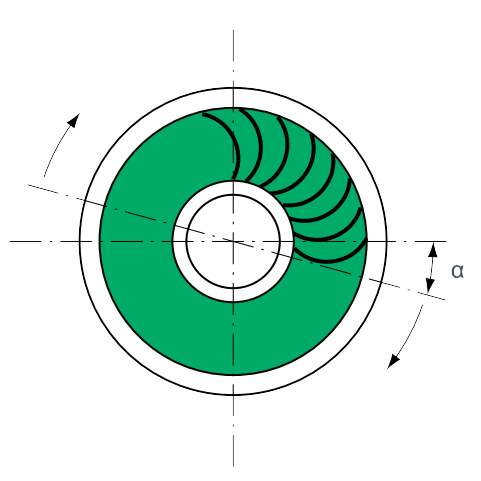

Torsion

Un couple autour de l'axe provoque une déformation angulaire.

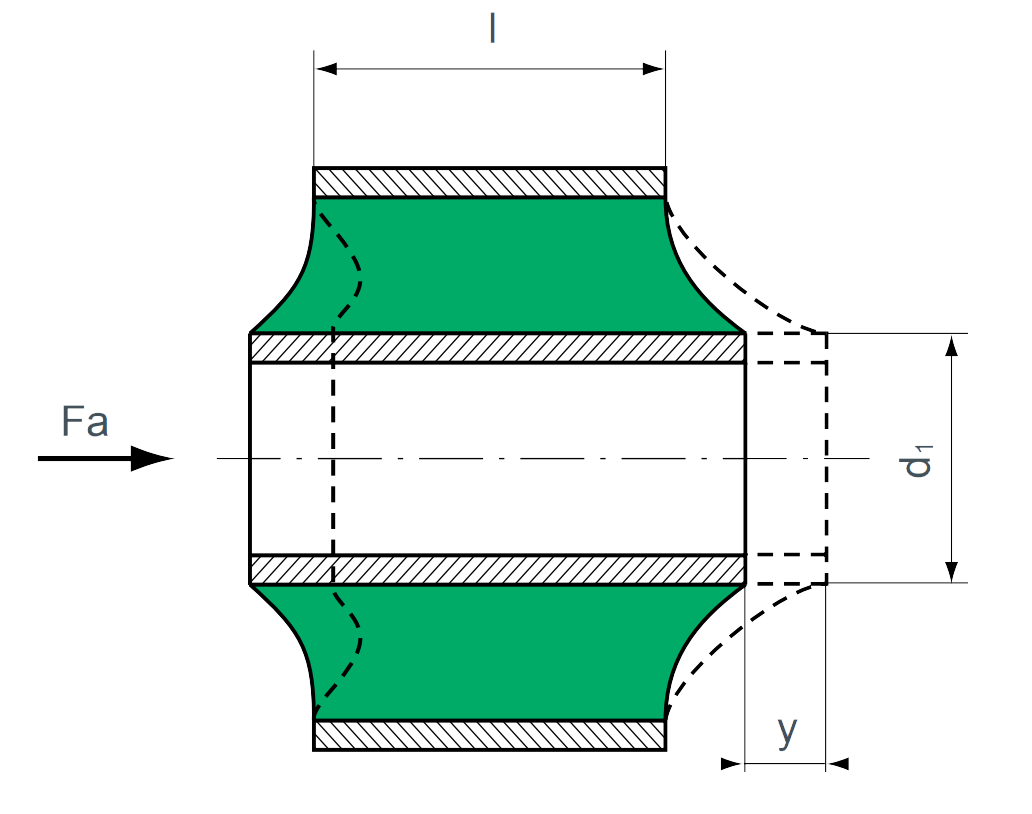

Charge axiale

L'effort axial provoque un déplacement par cisaillement de l'élastomère.

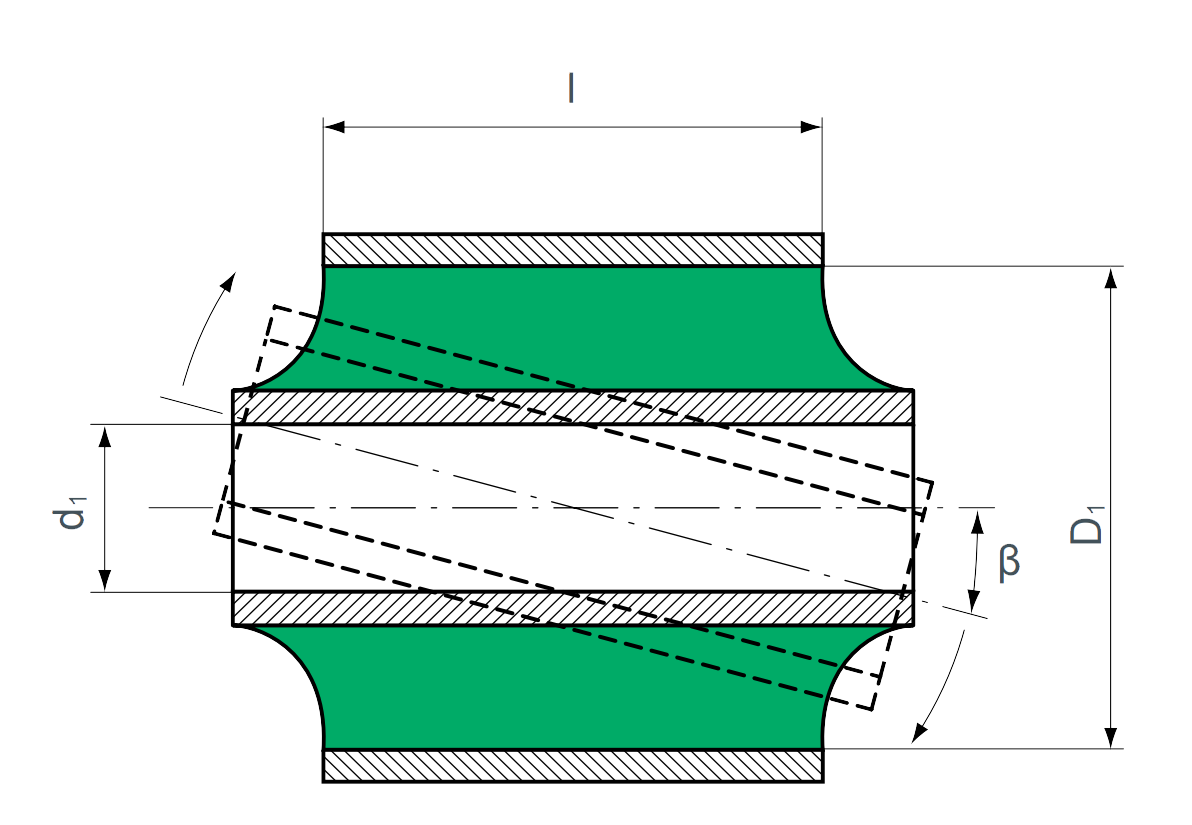

Mouvement conique

Un couple perpendiculaire à l'axe provoque une déformation conique.

Dimensions des articulations élastiques

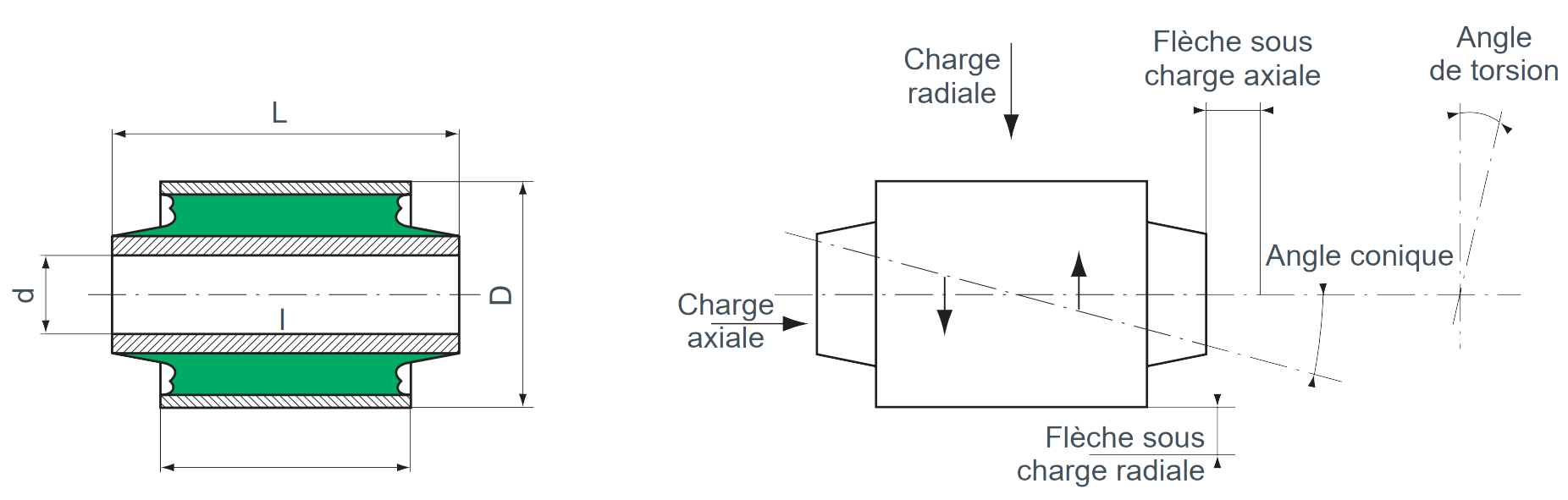

d : diamètre intérieur | D : diamètre extérieur | L : longueur du tube intérieur | l : longueur du tube extérieur. Toutes les cotes sont en mm.

BL : articulation à butée latérale.

Comment choisir votre articulation élastique ?

Le choix dépend des dimensions, des efforts radiaux ou axiaux, des angles de torsion ou coniques et, en fonctionnement dynamique, de la fréquence des sollicitations.

La majorité des modèles standards est en caoutchouc naturel. Au-delà de 70 °C ou en présence d'huiles, essences, acides, bases, ozone ou chlore, consultez-nous pour vérifier la compatibilité du mélange.

Voir la fiche technique : charges, flèches et références
