Support 22000

Qu’est-ce que le support antivibratoire SE220 ?

Comment fonctionne le support SE220 ?

L’élément élastique supporte des charges axiales et radiales et présente un comportement iso-raideur dans ces deux directions. Il permet ainsi d’absorber les vibrations dans plusieurs positions de montage.

Sa conception améliore également la résistance à l’arrachement. Avec une rondelle adaptée, le montage peut intégrer un effet anti-rebond.

Quels sont les avantages du support SE220 ?

✅ Isolation multidirectionnelle : reprise des efforts axiaux et radiaux.

✅ Bonne isolation des bruits solidiens : réduction des vibrations transmises à la structure.

✅ Chloroprène résistant : bonne tenue aux huiles et aux contraintes d’utilisation courantes.

✅ Large gamme de charges : cinq tailles et cinq grades pour adapter le support à l’installation.

Pour quelles applications utiliser un support SE220 ?

Le SE220 convient aux installations statiques ou embarquées : pompes, moteurs électriques ou thermiques, transmissions, cabines d’engins, radiateurs et autres équipements soumis aux vibrations.

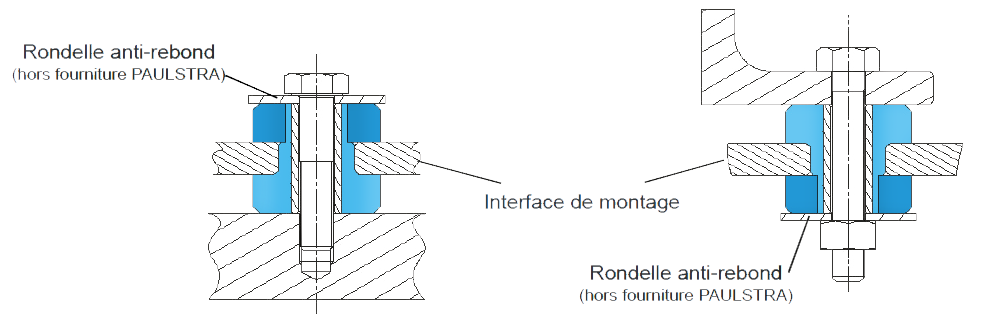

Comment peut-on monter le support SE220 ?

Comment choisir son support SE220 ?

• Charge : tenir compte des efforts axiaux et radiaux appliqués à chaque support.
• Interface : la capacité de charge dépend de l’épaisseur de montage E1 ou E2.
• Grade : cinq grades d’élastomère permettent d’adapter la raideur à la charge.
• Montage : une rondelle anti-rebond peut être utilisée pour sécuriser l’installation.

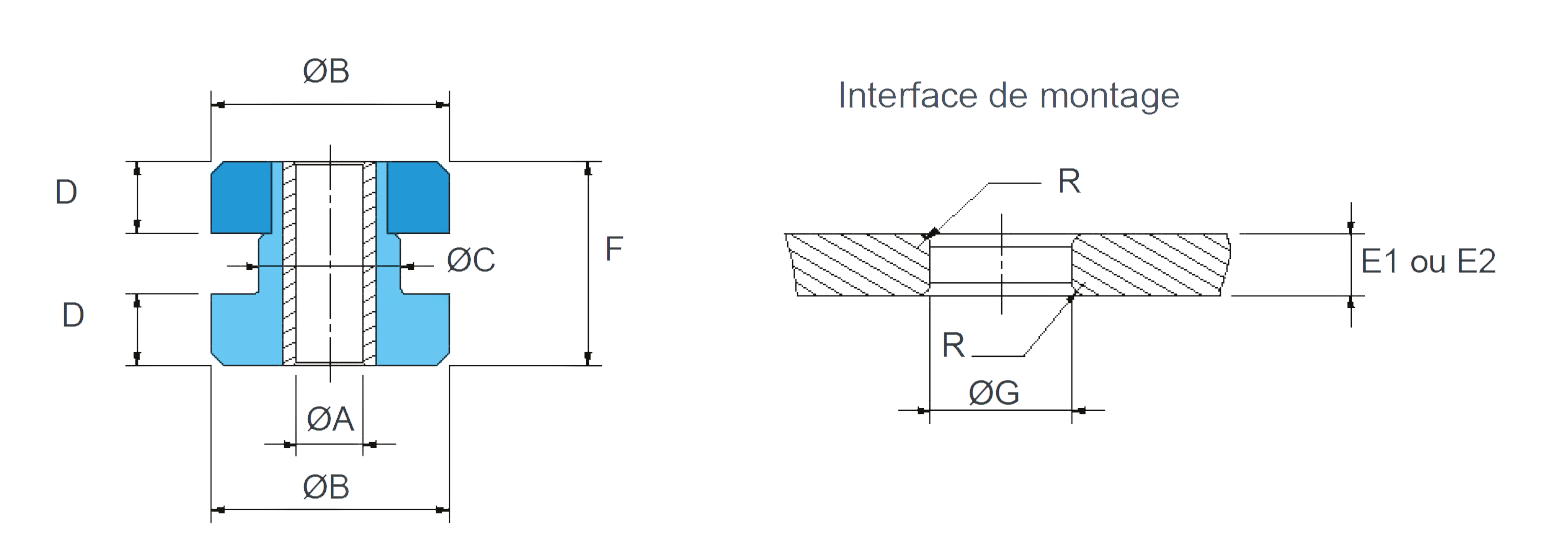

Quelles sont les dimensions du support SE220 ?

Le schéma ci-dessous permet d’identifier les différentes cotes et les épaisseurs d’interface utilisées pour le montage.

Quelles rondelles utiliser avec le support SE220 ?

Des rondelles anti-rebond en acier galvanisé sont recommandées pour sécuriser le montage. Elles sont hors fourniture Paulstra. Matière recommandée : acier S235 (E24) ou équivalent, avec Rm = 340 MPa.

Quelle charge peut supporter le SE220 ?

Les charges admissibles dépendent de la référence et de l’épaisseur d’interface E1 ou E2.

Comment évolue la charge en compression axiale ?

Découvrir les suspensions antivibratoires Paulstra

Compléter votre isolation antivibratoire

Pour compléter la désolidarisation d’une machine ou d’un châssis, découvrez nos matériaux antivibratoires Super-Resiliant et Regufoam.

Pour agir également sur les nuisances sonores, consultez nos mousses acoustiques.

Retrouvez enfin toute la gamme Hutchinson Paulstra.

Besoin d’un conseil pour choisir votre support SE220 ?

Vous avez un doute sur la référence, la charge axiale ou radiale, l’interface E1/E2 ou le montage ? Notre équipe peut vous accompagner.
