Plot antivibratoire cylindrique Radiaflex

Qu'est-ce que le support antivibratoire Radiaflex SE111 ?

Le Radiaflex SE111 Hutchinson Paulstra est un support antivibratoire en caoutchouc constitué de plaques cylindriques métalliques et de caoutchouc naturel adhéré. Sa conception lui confère une élasticité radiale plus importante que son élasticité axiale.

Selon son montage, le caoutchouc travaille en compression dans le sens axial, en cisaillement dans le sens radial ou en compression-cisaillement. Cette polyvalence permet d'adapter le Radiaflex à de nombreuses configurations d'isolation vibratoire.

• Armatures : plaques cylindriques métalliques.
• Élastomère : caoutchouc naturel adhéré.
• Fixations : tiges filetées, trous taraudés ou montage mixte selon la référence.
• Température d'utilisation : -20 °C à +70 °C.

Quels sont les avantages du Radiaflex ?

✅ Montage polyvalent : plusieurs configurations de fixation permettent d'adapter le support à la machine et à son bâti.

✅ Solution simple et économique : une gamme éprouvée pour de nombreuses applications d'isolation vibratoire.

✅ Large choix de références : nombreux diamètres, hauteurs, charges et types de fixation disponibles.

✅ Travail multidirectionnel : compression, cisaillement ou combinaison des deux selon le montage.

Pour quelles applications utiliser le Radiaflex ?

Le Radiaflex est destiné à la protection des machines et des structures contre les vibrations. Il peut notamment être utilisé sous des machines thermiques, électriques, hydrauliques ou pneumatiques, des armoires, systèmes de ventilation, climatiseurs, groupes électrogènes, pompes, trémies ou planchers flottants.

Armoires électriques

Climatisations - CTA

Compresseurs

Sols flottants

Groupes électrogènes

Pompes

Trémies - Cribles

Comment fonctionne le support Radiaflex ?

Le choix du montage permet d'exploiter les propriétés du caoutchouc selon la direction des efforts. En compression axiale, le support reprend la charge verticale. En cisaillement radial, sa plus grande souplesse peut être mise à profit pour l'isolement vibratoire, sous réserve de respecter les charges admissibles de la référence sélectionnée.

Le Radiaflex peut également travailler en compression-cisaillement lorsque l'installation combine plusieurs directions d'effort.

Quelles sont les configurations de fixation du Radiaflex SE111 ?

La gamme Radiaflex SE111 existe avec plusieurs types de fixation. Les schémas ci-dessous permettent d'identifier rapidement votre configuration et les cotes à rechercher dans la fiche technique.

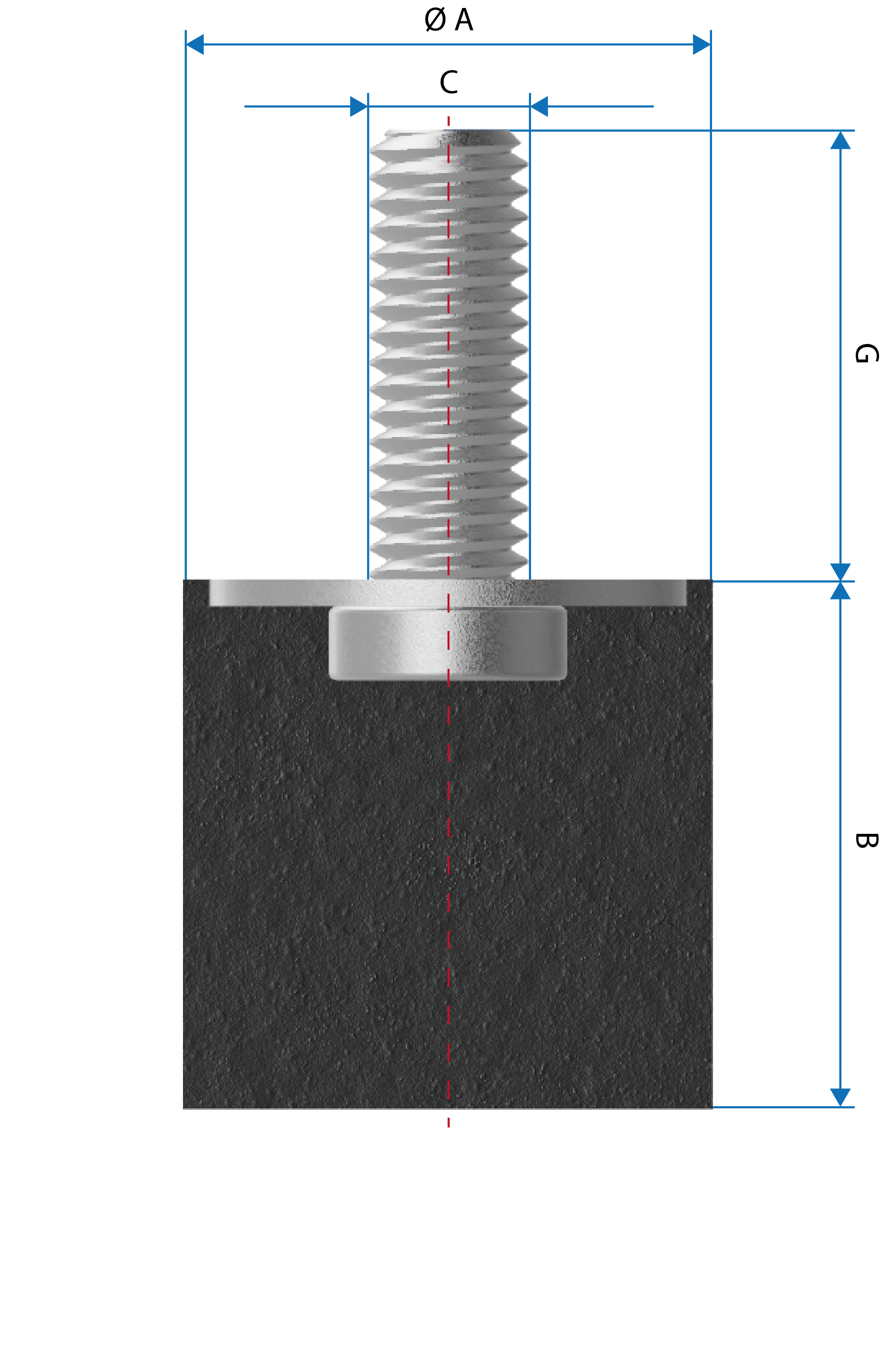

1 tige filetée

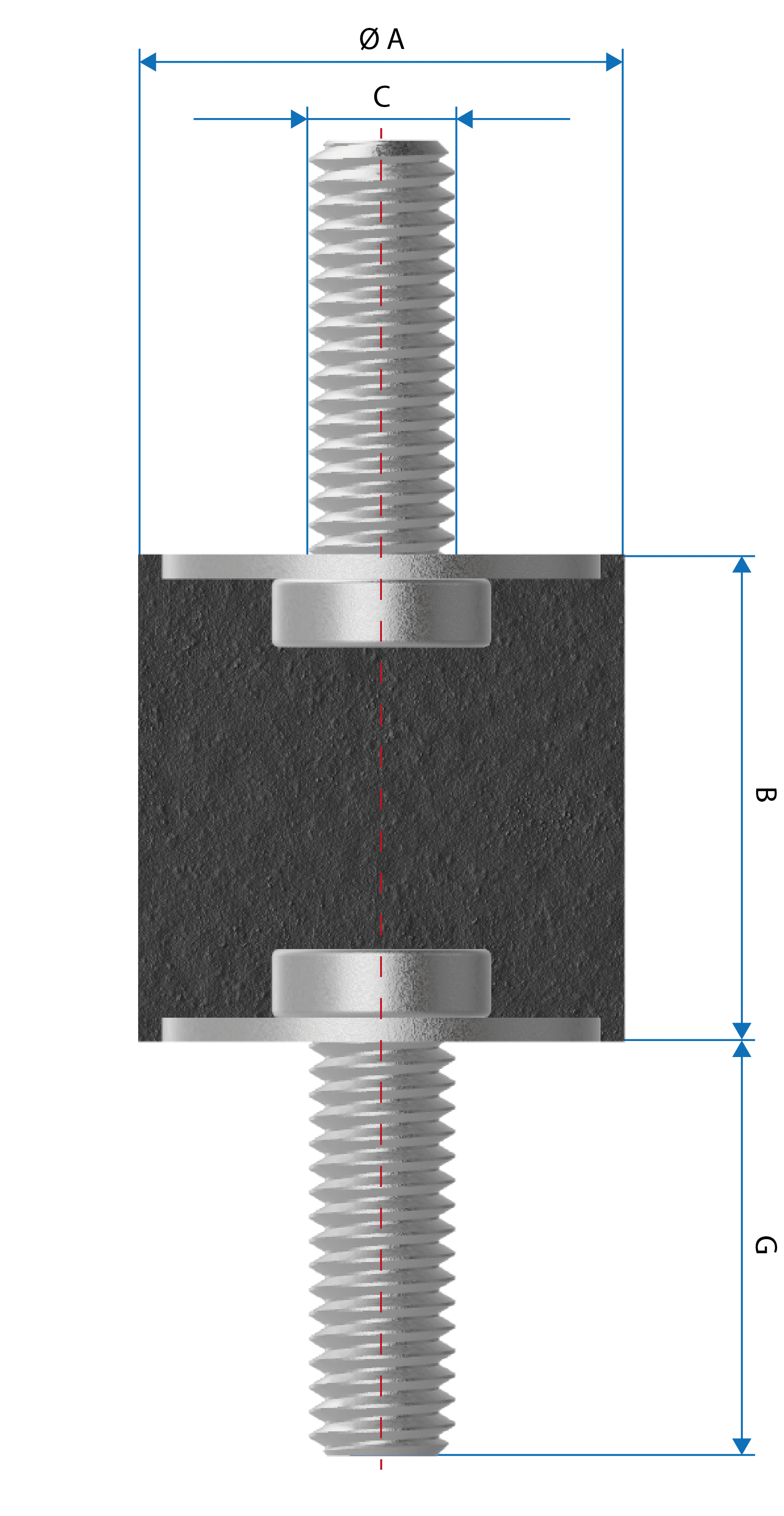

2 tiges filetées

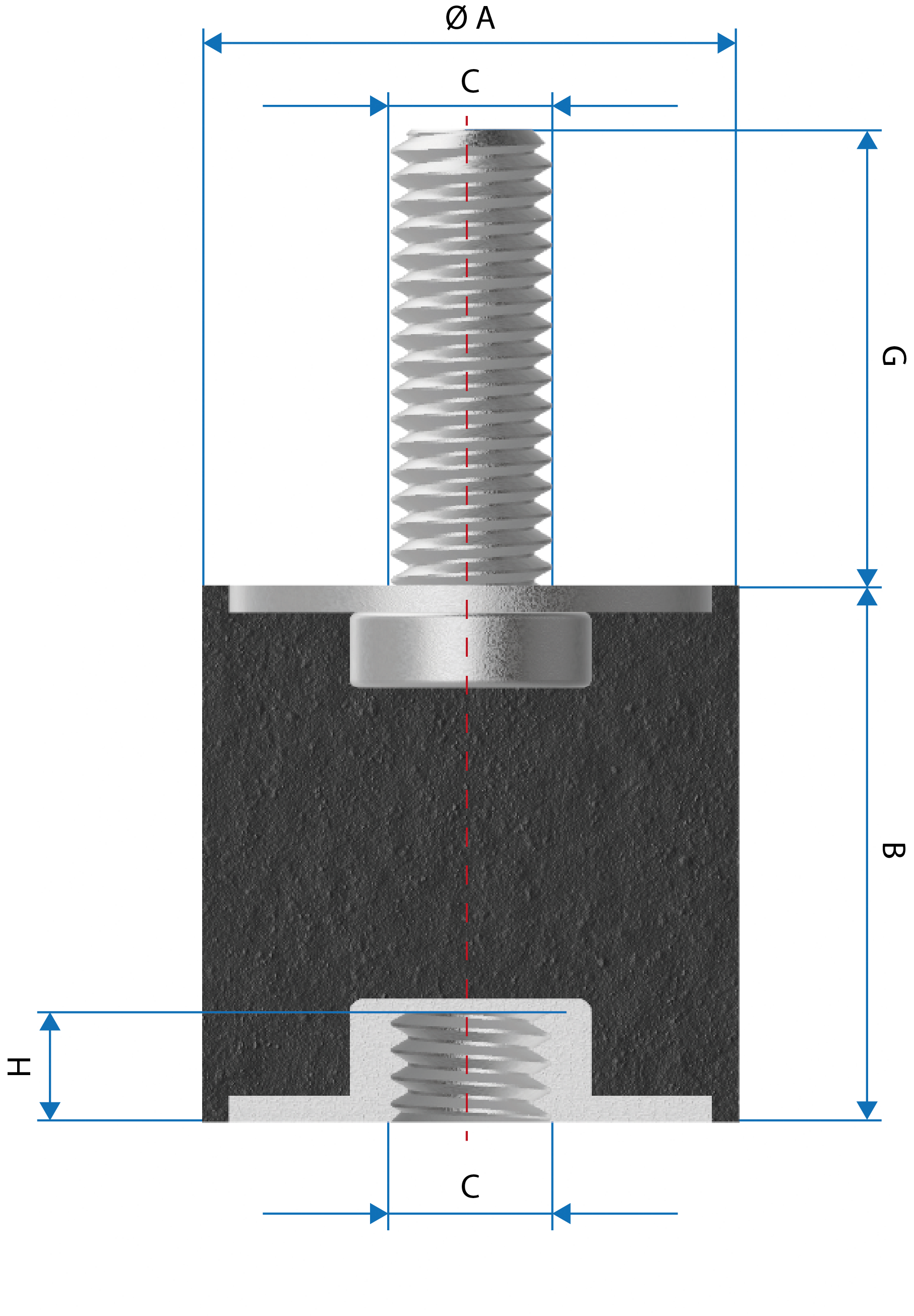

Fixation mixte

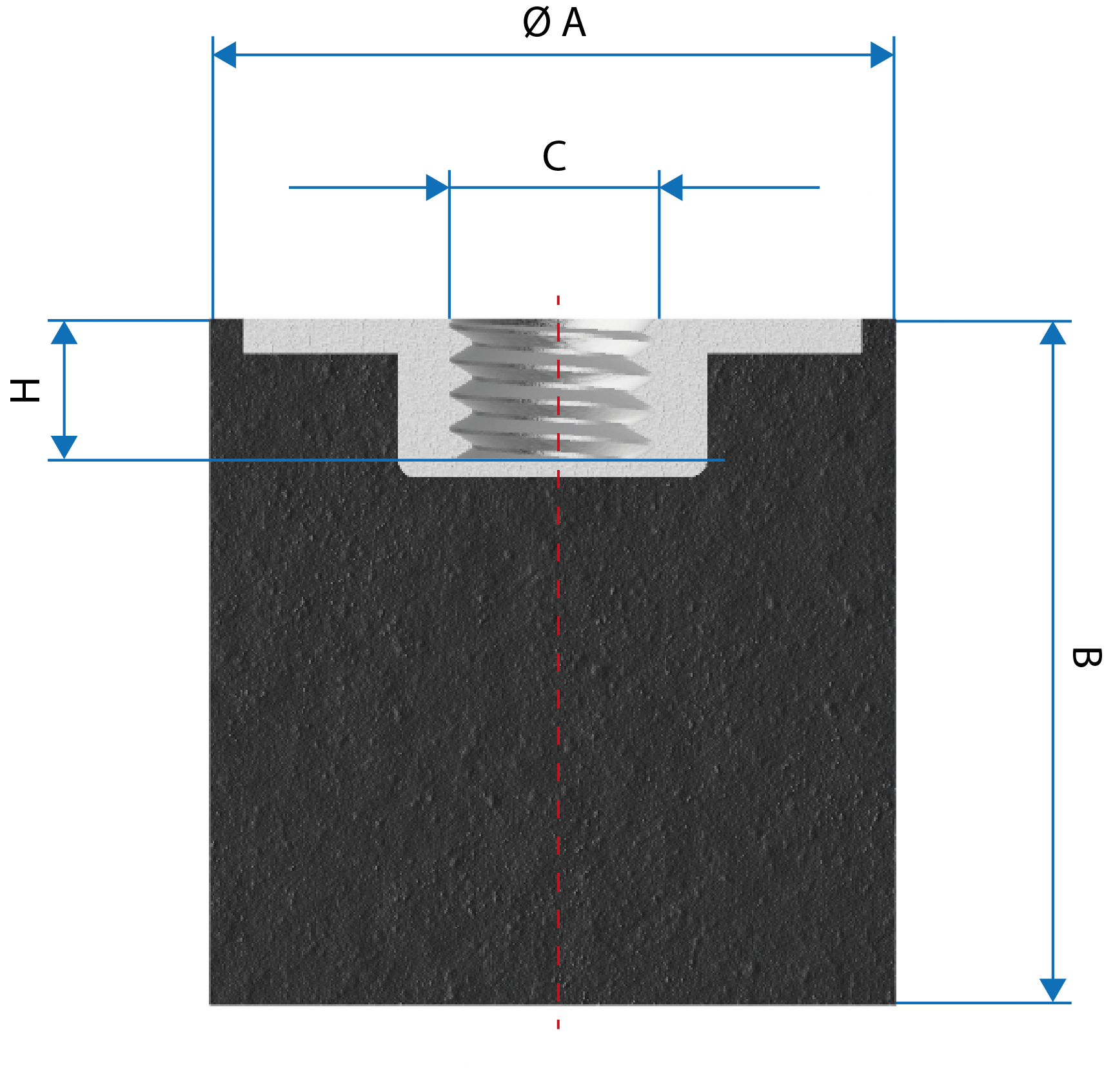

1 trou taraudé

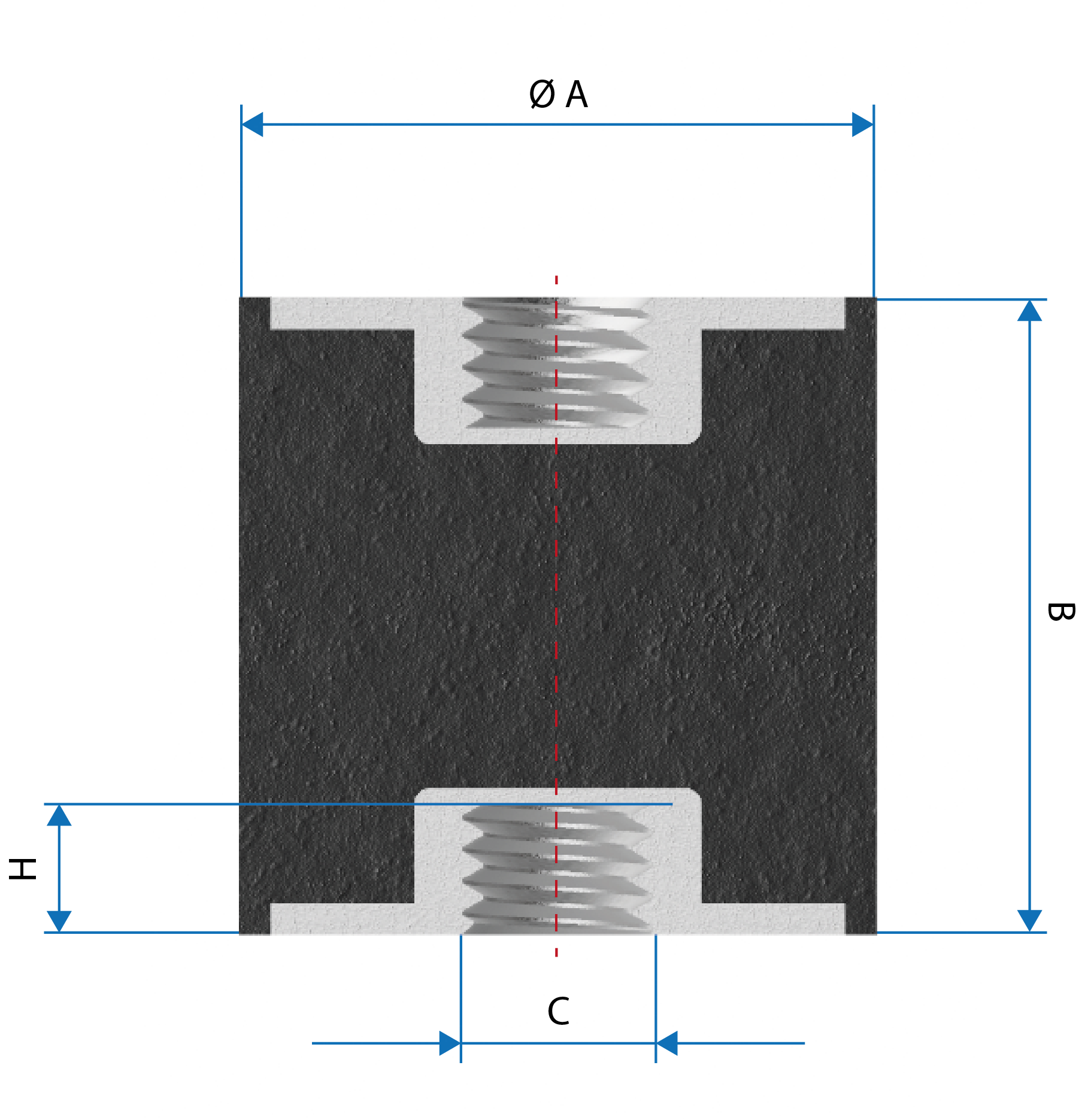

2 trous taraudés

La gamme comprend également des plots Diabolo, disponibles selon les références avec différentes configurations de fixation.

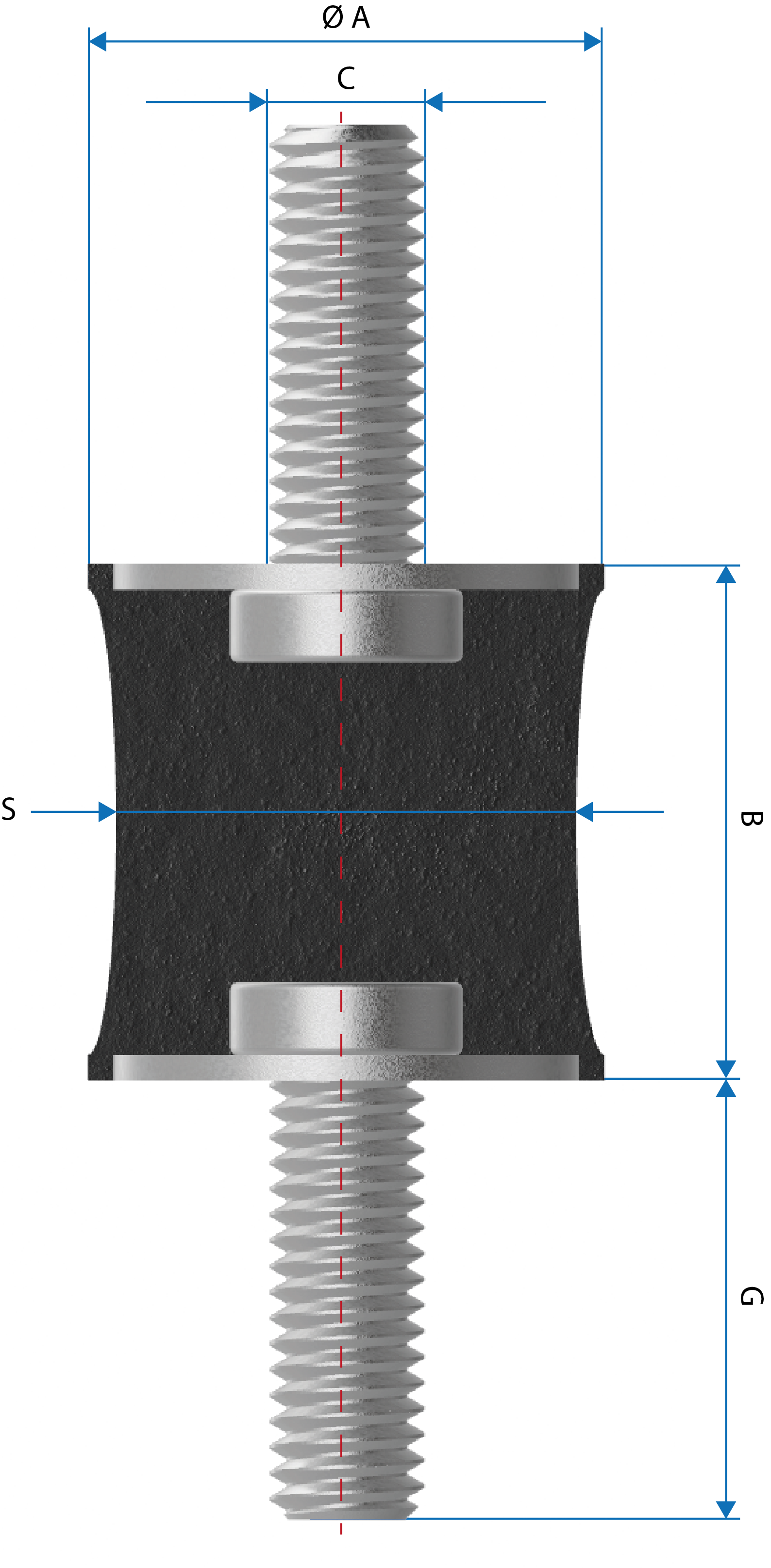

Plot Diabolo

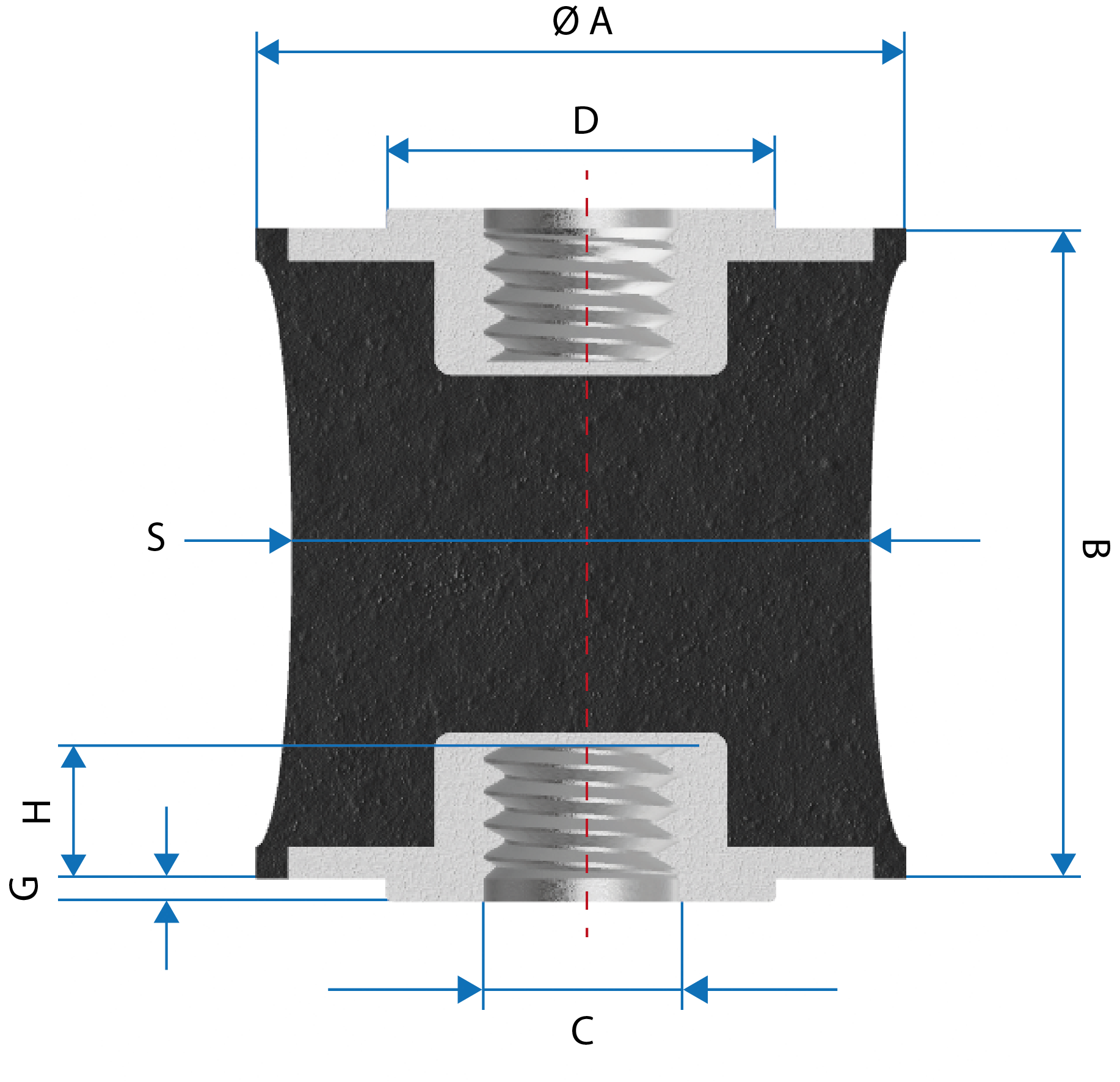

Plot Diabolo - 2 trous taraudés

Où trouver les dimensions et références du Radiaflex SE111 ?

Les dimensions du Radiaflex varient selon le diamètre du support, sa hauteur et le type de fixation.

Les lettres indiquées sur les schémas ci-dessus, telles que ØA, B, C, D, G, H ou S selon les versions, correspondent directement aux cotes indiquées dans les tableaux de la fiche technique Hutchinson Paulstra.

Voir la fiche technique SE111 : dimensions, charges et références

La gamme Radiaflex comprend un grand nombre de références. Afin de conserver une page lisible, toutes les dimensions ne sont pas reproduites directement ici. La fiche technique SE111 constitue le document de référence pour retrouver les cotes, charges et performances exactes de chaque modèle.

Caractéristiques techniques du Radiaflex SE111

La gamme comprend notamment des versions à tiges filetées, trous taraudés, fixation mixte, certaines références en Inox 430 ainsi que des plots Diabolo.

Les dimensions, charges admissibles et performances varient selon la référence sélectionnée.

Comment monter un support Radiaflex ?

Sur les trous de fixation, prévoir un chanfrein d'entrée d'une hauteur égale au pas de la tige filetée.

La fixation par soudage est fortement déconseillée.

Comment choisir votre référence Radiaflex ?

Le choix d'un Radiaflex dépend principalement du mode de fixation, des dimensions disponibles, de la charge à supporter et du comportement recherché en compression ou en cisaillement.

Commencez par identifier votre configuration parmi les schémas présentés ci-dessus. Reportez-vous ensuite au tableau correspondant dans la fiche technique SE111 afin de comparer les références compatibles avec votre installation.

Consulter toutes les références Radiaflex SE111

Compléter votre isolation antivibratoire

Pour compléter le traitement vibratoire et acoustique, découvrez nos mousses acoustiques, nos masses lourdes bitumes ainsi que nos solutions Super-Resiliant et Regufoam.

Les solutions Regupol Sound 12 et Regupol Sound and Drain peuvent également être utilisées pour désolidariser certains éléments conducteurs de vibrations.
