Support caoutchouc Stabiflex

Qu’est-ce que le support Stabiflex SE115 ?

Le support antivibratoire Paulstra Stabiflex SE115 est constitué d’un anneau de caoutchouc naturel adhéré à deux armatures métalliques de forme tronconique.

Il offre des fréquences propres comprises entre 6 et 11 Hz et permet d’isoler les vibrations de nombreuses machines thermiques, électriques et équipements industriels.

Comment fonctionne le support antivibratoire Stabiflex ?

La conception du Stabiflex lui permet de combiner souplesse axiale, stabilité radiale et protection contre les surcharges accidentelles.

• Son élasticité axiale est deux à trois fois plus importante que son élasticité radiale.
• Le caoutchouc travaille en cisaillement-coincement.
• Le support produit un effet de butée progressive en cas de choc ou de surcharge accidentelle.
• Son bourrelet inférieur assure un effet antidérapant permettant une pose directe sur le sol.

Quels sont les avantages du support Stabiflex ?

✅ Pose directe au sol : la machine peut être installée avec ses supports sans fixation systématique au sol.

✅ Installation rapide : la mise en place des supports est simple et facilite également le déplacement ultérieur de l’ensemble suspendu.

✅ Protection du caoutchouc : la coupelle métallique protège l’élastomère contre les agents agressifs tout en participant à la répartition des charges.

✅ Large choix de configurations : 5 types de supports et jusqu’à 3 duretés de caoutchouc permettent d’adapter le Stabiflex à la charge et à la fréquence perturbatrice.

Une rondelle anti-rebond peut également être ajoutée lorsque l’installation nécessite de limiter les mouvements verticaux du support.

Pour quelles applications utiliser un support Stabiflex ?

Le Stabiflex SE115 est adapté à de nombreuses machines thermiques ou électriques nécessitant une isolation vibratoire efficace avec une installation simple.

Il peut notamment être utilisé pour des cabines d’engin, compresseurs, groupes électrogènes, machines-outils, pompes, presses, cisailles, réducteurs et autres équipements industriels.

Comment choisir son support Stabiflex SE115 ?

Le choix du Stabiflex dépend principalement de la charge appliquée sur chaque support, de la fréquence perturbatrice, de la dureté du caoutchouc et du type d’embase nécessaire.

• Base losange : fixation par 2 trous pour les références 530603 et 530613.
• Base carrée : fixation par 4 trous pour les références 530622, 530642 et 530652.
• Dureté : différentes duretés permettent d’adapter la capacité de charge et le comportement vibratoire.
• Charge par support : elle doit rester dans la plage d’utilisation correspondant à la référence et à la dureté sélectionnées.

Quelles précautions respecter lors de l’installation ?

Afin de conserver les performances de la suspension, tous les raccords reliant la machine à l’extérieur doivent rester souples. Un raccord rigide peut transmettre les vibrations et réduire l’efficacité de l’isolation.

Les supports Stabiflex doivent également être installés de façon que leur axe soit parallèle au sens des vibrations principales.

Quelles sont les caractéristiques dimensionnelles du support Stabiflex ?

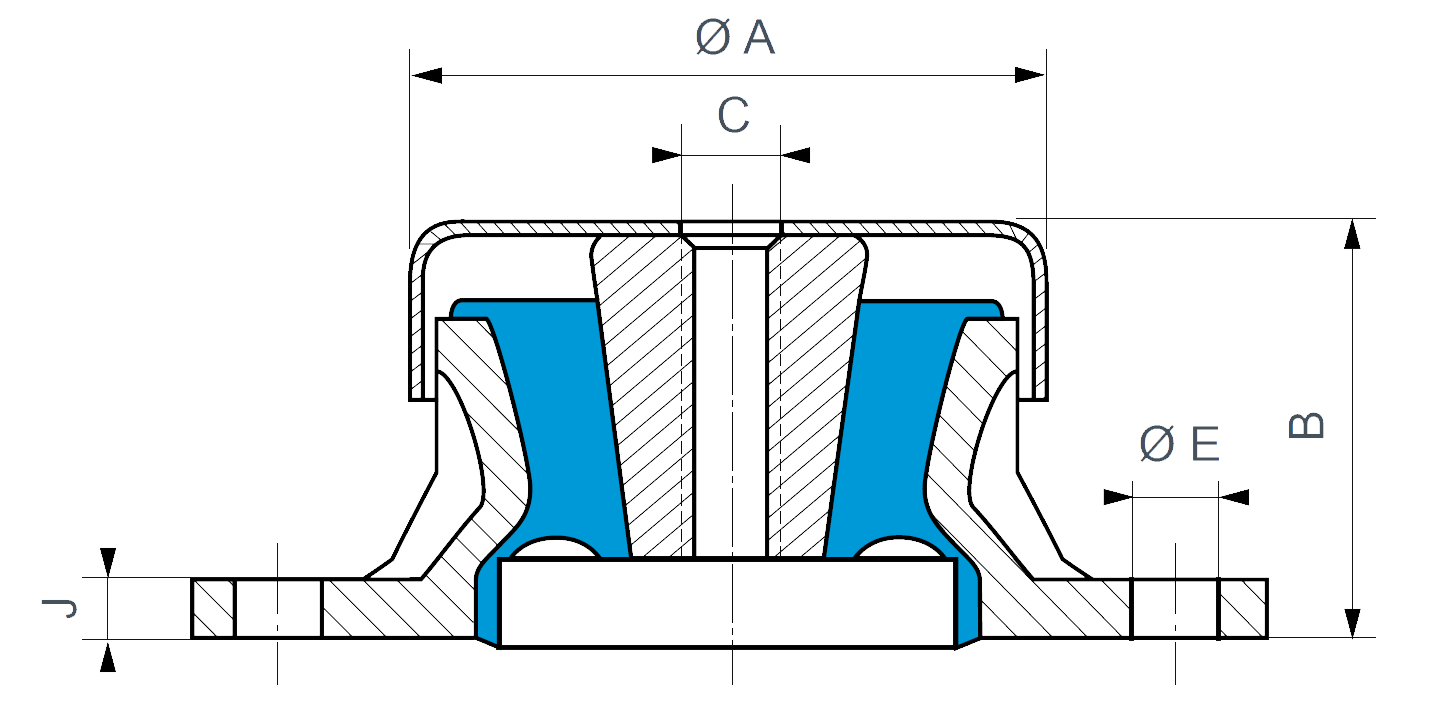

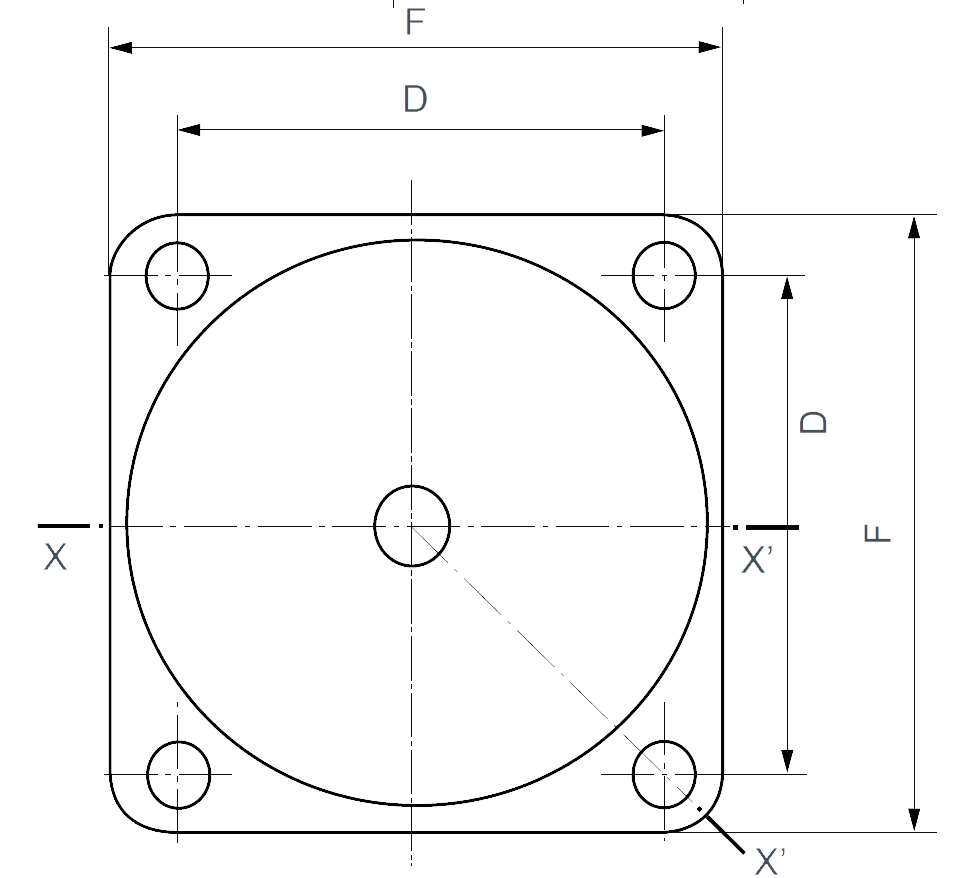

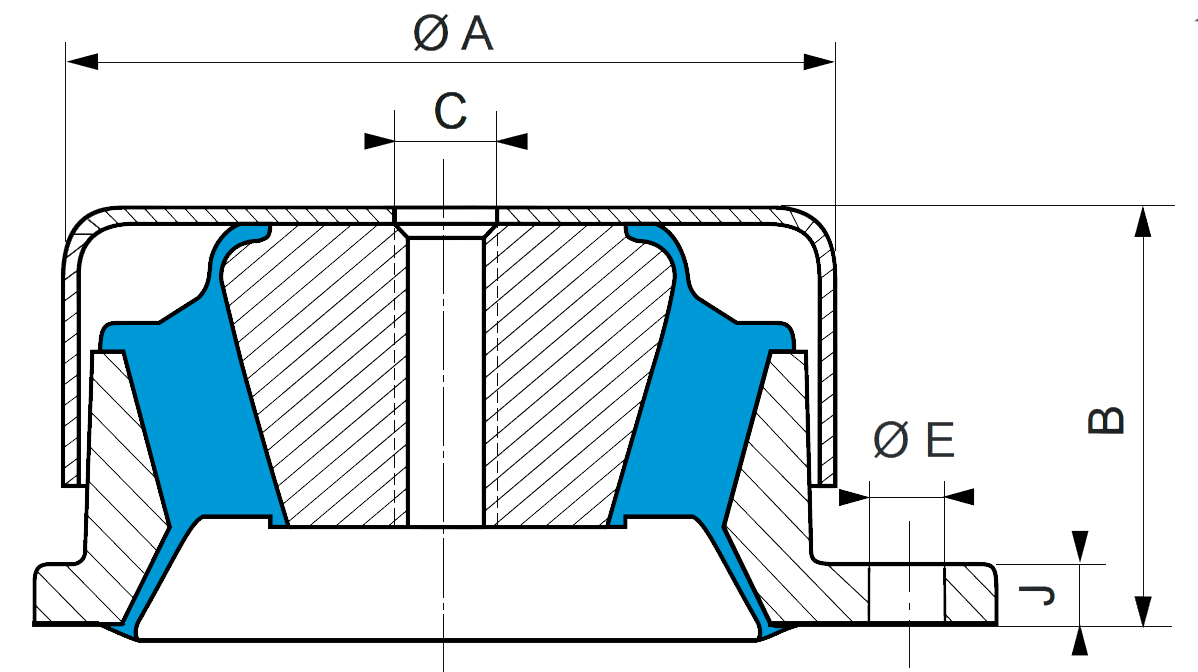

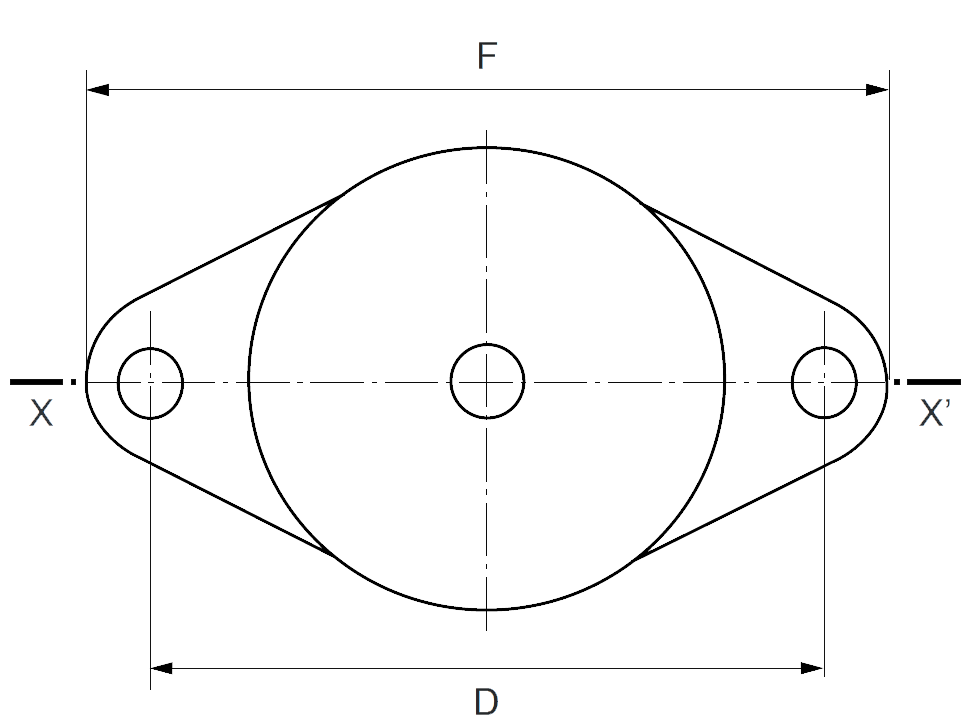

Le support Stabiflex SE115 est disponible avec une base losange à 2 trous ou une base carrée à 4 trous. Les schémas permettent d’identifier les différentes cotes avant de consulter le tableau dimensionnel.

* Pièce repérée par la lettre « R » : version renforcée.

Quelle charge peut supporter un Stabiflex SE115 ?

La plage d’utilisation dépend de la référence et de la dureté du caoutchouc. Les fréquences propres indiquées sont valables pour les charges maximales des plages d’utilisation.

Comment évolue la charge en compression axiale du Stabiflex ?

Les courbes charge / flèche permettent de visualiser le comportement du support en compression axiale selon la référence et la dureté choisies.

Quels sont les montages classiques du support Stabiflex ?

Le Stabiflex peut être installé selon plusieurs configurations en fonction de l’équipement, de son bâti et du type de fixation nécessaire.

Comment monter un Stabiflex avec rondelle anti-rebond ?

Le montage avec rondelle anti-rebond et cale (non fournies) peut être utilisé lorsque l’installation nécessite de limiter les mouvements verticaux du support.

Rondelle anti-rebond : elle se fixe à la partie inférieure de l’armature intérieure. Son plan est disponible sur demande.

Cale : elle permet de conserver un espace suffisant sous l’armature intérieure pour assurer le bon fonctionnement du montage.

Comment découvrir les solutions antivibratoires Paulstra en vidéo ?

Compléter votre isolation antivibratoire

Pour renforcer la désolidarisation d’une machine équipée de supports Stabiflex, découvrez également nos matériaux antivibratoires Super-Resiliant et Regufoam.

Pour compléter le traitement lorsque des nuisances sonores sont également présentes, consultez notre gamme de mousses acoustiques.

Retrouvez enfin l’ensemble de la gamme Hutchinson Paulstra pour découvrir nos autres solutions de suspension et d’isolation vibratoire.

Besoin d’un conseil pour choisir votre support Stabiflex ?

Vous avez un doute sur la référence, le type d’embase, la dureté du caoutchouc, la charge admissible ou le montage anti-rebond adapté à votre installation ? Notre équipe peut vous accompagner dans le choix de votre support Stabiflex SE115.
