Support Paulstra Traxiflex

Qu’est-ce que le support antivibratoire Traxiflex SE119 ?

Comment fonctionne le support Traxiflex ?

Le caoutchouc travaille en compression-cisaillement. La conception du Traxiflex permet d’obtenir une flèche identique sous charge nominale quelle que soit la référence.

Les armatures métalliques forment également un montage sécuritif en cas de détérioration accidentelle de l’élastomère.

Quels sont les avantages du Traxiflex SE119 ?

✅ Réduction des vibrations et des bruits solidiens : limite leur propagation dans la structure.

✅ Montage sécuritif : maintien de l’installation même en cas de détérioration de l’élastomère.

✅ Bonne résistance extérieure : armatures zinguées et élastomère en chloroprène.

✅ Choix selon la charge : deux duretés d’élastomère sont disponibles.

Le Traxiflex offre plusieurs possibilités de fixation et peut également absorber les déplacements liés aux dilatations thermiques.

Pour quelles applications utiliser un Traxiflex ?

Le Traxiflex est particulièrement adapté à la suspension de canalisations et d’équipements fixés au plafond : aérothermes, centrales d’air pulsé, gaines de diffusion, générateurs d’air chaud, conditionneurs d’air, tuyauteries et canalisations.

Comment choisir et installer son Traxiflex SE119 ?

• Charge : sélectionner une référence adaptée à la charge appliquée à chaque suspente.
• Dureté : choisir entre les duretés disponibles selon la charge recherchée.
• Fixation : plusieurs configurations permettent d’adapter la suspente à la structure.
• Répartition : les Traxiflex doivent supporter une charge aussi uniforme que possible.

Lors du montage, placez les suspentes à la même distance de la surface de fixation (plafond, ferrure ou structure porteuse) afin d’éviter une répartition irrégulière des charges.

Comment fonctionne une suspension Traxiflex ?

Quelles sont les dimensions du Traxiflex SE119 ?

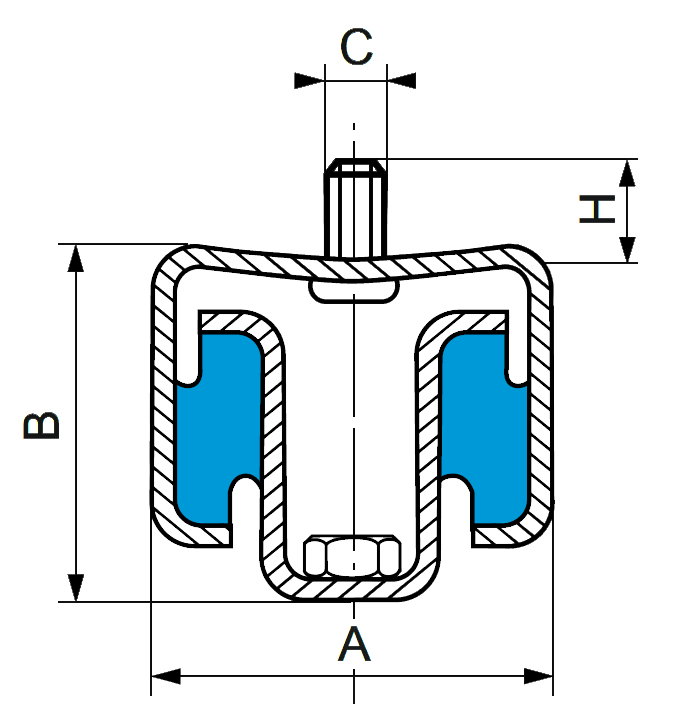

Les schémas ci-dessous permettent d’identifier les différentes cotes utilisées dans le tableau dimensionnel.

* Référence 53560361 : mélange tenu au feu M1.

Quelle charge peut supporter le Traxiflex SE119 ?

Les fréquences propres indiquées sont valables pour les charges maximales des plages d’utilisation.

Compléter votre isolation antivibratoire

Pour compléter la désolidarisation des tuyauteries, structures ou équipements suspendus, découvrez nos matériaux antivibratoires Super-Resiliant et Regufoam.

Pour le traitement des nuisances sonores, consultez également nos mousses acoustiques.

Retrouvez enfin toute la gamme Hutchinson Paulstra.

Besoin d’un conseil pour choisir votre Traxiflex ?

Vous avez un doute sur la référence, la charge, la dureté ou le montage ? Notre équipe peut vous accompagner.
