Coussin carré antivibratoire

Qu'est-ce que le support métallique SEVI786 ?

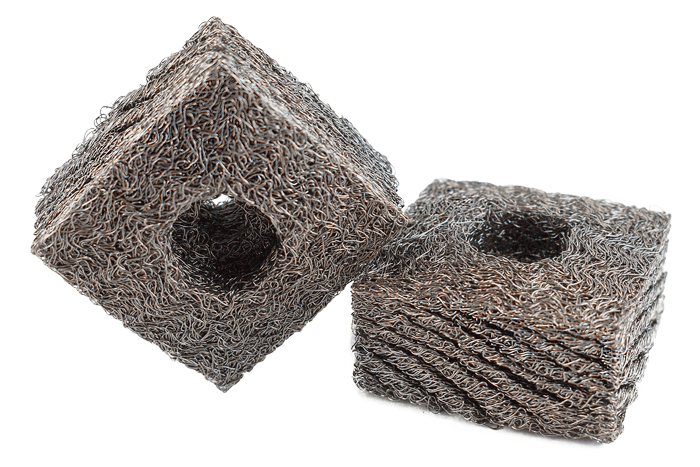

Le support métallique SEVI786 est un coussin antivibratoire en fil d'acier inoxydable tricoté et comprimé, conçu pour l'isolation vibratoire des tuyauteries dans des environnements sévères.

La référence proposée, VI786-A06, est équipée d'un trou Ø9 avec lamage permettant le passage d'une vis à tête fraisée pour une fixation simple à l'intérieur d'un collier.

• Fréquence propre : de 15 à 20 Hz.
• Plage de charge statique : de 30 à 200 daN.
• Effort dynamique maxi en compression : 800 daN.
• Température d'utilisation : de -70 °C à +300 °C.
• Fabrication : France.

Quels sont les avantages du SEVI786 ?

✅ Très faible encombrement : ce coussin carré convient parfaitement aux zones où l'espace disponible est réduit.

✅ Isolation des tuyauteries : il permet de découpler la suspension des canalisations et d'améliorer le niveau acoustique.

✅ Résistance élevée : il est insensible aux huiles, graisses, agents agressifs et à la corrosion.

✅ Large tenue en température : il fonctionne de -70 °C à +300 °C.

✅ Montage simple : son trou lamé facilite la fixation dans les colliers de serrage.

Pour quelles applications utiliser le SEVI786 ?

Le SEVI786 est particulièrement adapté à l'isolation vibratoire des tuyauteries, notamment pour les collecteurs d'échappement de moteurs et les installations de groupes électrogènes, qu'ils soient embarqués ou installés à poste fixe dans les bâtiments.

Tuyauteries

Groupes électrogènes

Matériels embarqués

Comment monter le coussin métallique SEVI786 ?

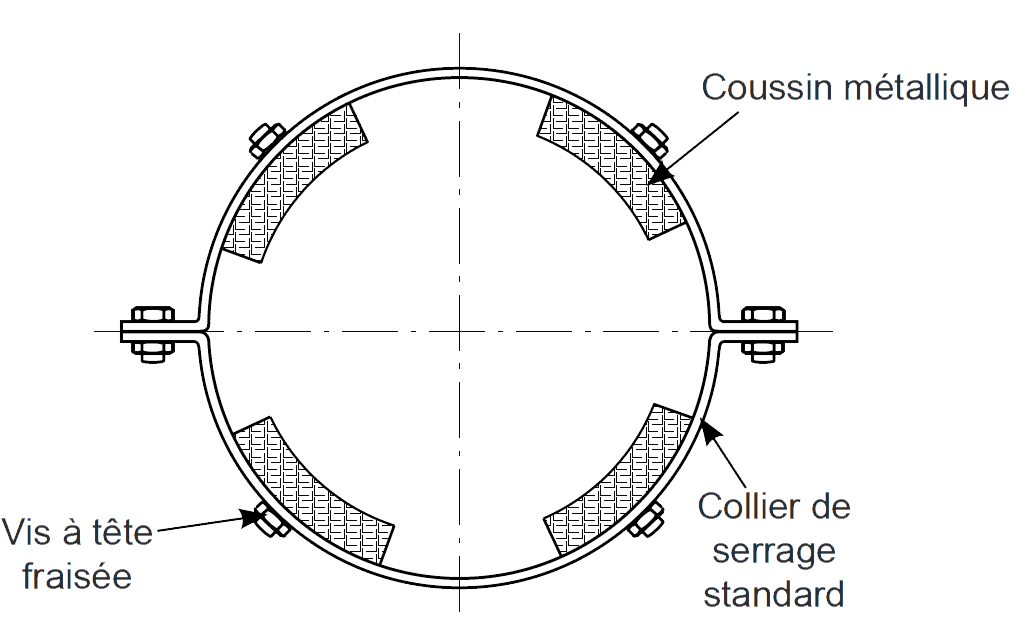

Le SEVI786 se fixe à l'intérieur d'un collier de serrage standard à l'aide d'une vis à tête fraisée. Le nombre de coussins à prévoir dépend du diamètre de la canalisation.

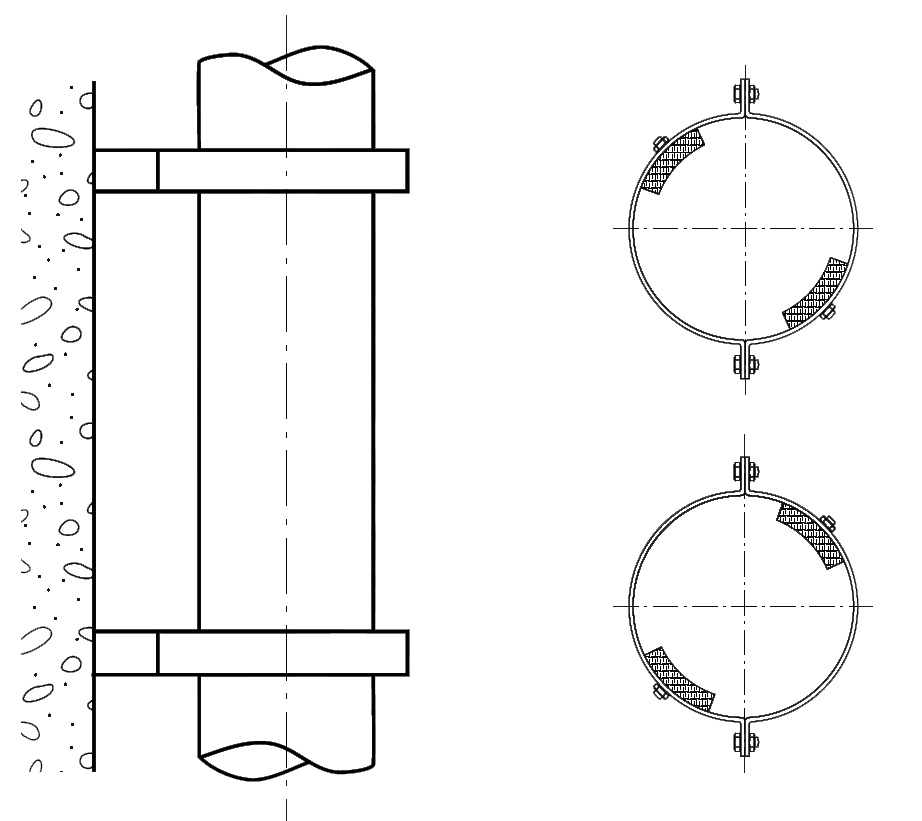

Pour les faibles diamètres, il est possible d'utiliser 2 colliers bord à bord, chacun équipé de 2 coussins placés sur des diagonales opposées.

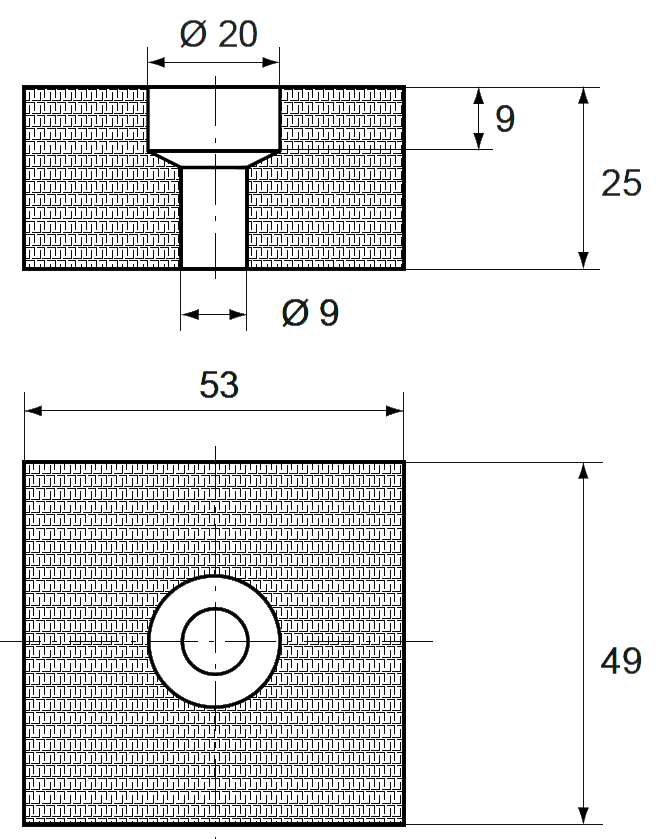

Dimensions du support SEVI786

Référence	Longueur	Largeur	Hauteur
VI786-A06	53 mm	49 mm	25 mm

Détail perçage	Valeur
Trou	Ø9 mm
Lamage	Ø20 mm
Profondeur de lamage	9 mm

Nombre de coussins selon le diamètre de la canalisation

Le nombre de supports à utiliser dépend du diamètre de la tuyauterie. Les valeurs ci-dessous sont données à titre indicatif.

Comment choisir votre support SEVI786 ?

Le choix du SEVI786 dépend principalement du diamètre de la canalisation, du nombre de coussins nécessaires, de la charge reprise et des conditions d'environnement.

Ce support est particulièrement recommandé lorsque vous recherchez :

• un faible encombrement
• une bonne résistance thermique et chimique
• une amélioration acoustique par découplage de la tuyauterie
• une solution pour collecteurs d'échappement ou tuyauteries techniques
