Support Vibsol Paulstra

Qu'est-ce que le support antivibratoire SE120 Vibsol ?

Le SE120 Hutchinson Paulstra, également connu sous le nom de Vibsol, est un support antivibratoire constitué d'un coussin métallique cylindrique en inox recouvert de caoutchouc antidérapant sur ses deux faces.

Il se place directement sous le bâti de la machine pour assurer une isolation vibratoire simple et stable, sans fixation complexe.

• Élément élastique : coussin métallique inox.
• Faces : caoutchouc antidérapant.
• Fréquences propres : de 15 à 30 Hz selon la version.
• Charge admissible : jusqu'à 5 000 daN selon la référence.
• Fabrication : France.

Quels sont les avantages du support SE120 ?

✅ Pose simple : mise en place directement sous le bâti de la machine.

✅ Bonne stabilité : adapté aux machines nécessitant une suspension stable.

✅ Bonne tenue aux chocs : le coussin métallique convient aux environnements industriels sollicités.

✅ Large plage de charges : de 50 à 5 000 daN selon le modèle.

✅ Deux niveaux de souplesse : version standard ou version épaisse W.

✅ Bonne tenue en environnement industriel : résistance aux huiles, à la température et à la fatigue.

Quelle différence entre un SE120 standard et un SE120 W ?

La version W est plus épaisse et présente une raideur plus faible, ce qui permet d'obtenir une fréquence propre plus basse.

Pour quelles applications utiliser le SE120 ?

Le SE120 est particulièrement adapté à l'isolation vibratoire des machines industrielles, notamment lorsque l'installation doit rester simple et stable.

Machines-outils

Presses - Cisailles

Transformateurs

Dimensions et références du SE120

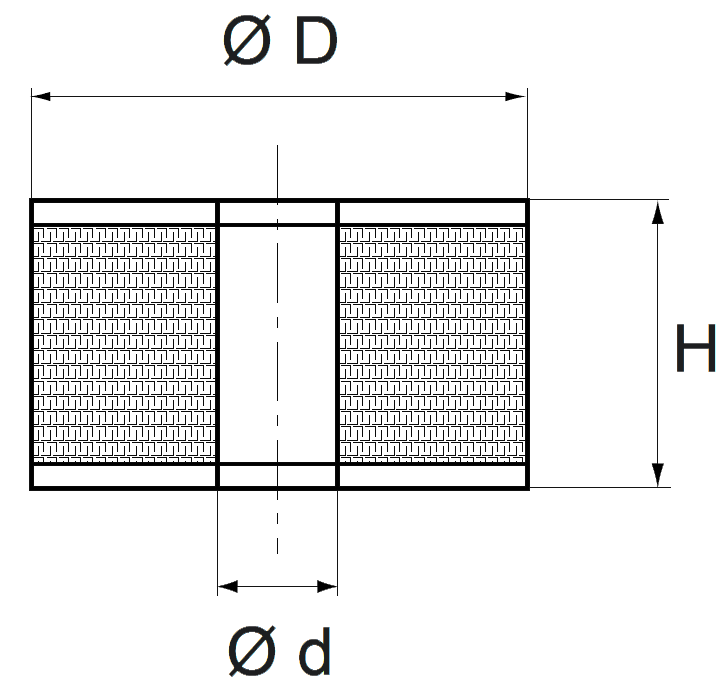

La gamme actuelle comprend 8 références, réparties entre les versions standard et W. Les dimensions ØD, Ød et H permettent de vérifier directement l'encombrement du support.

ØD : diamètre extérieur   |   Ød : diamètre intérieur   |   H : hauteur du support.

Comment choisir votre support SE120 ?

Commencez par déterminer la charge reprise par chaque support. Sélectionnez ensuite la taille correspondant à cette plage de charge puis choisissez entre la version standard et la version W selon la fréquence propre recherchée.

Voir la fiche technique SE120

Comment installer un support Vibsol SE120 ?

Le support est conçu pour être placé directement sous le bâti de la machine. Les faces en caoutchouc antidérapant contribuent au maintien du support et à la stabilité de l'équipement.

Pour une répartition correcte des charges, veillez à déterminer la charge réellement appliquée sur chaque point d'appui avant de sélectionner la référence.

Compléter votre isolation antivibratoire

Découvrez également nos solutions Super-Resiliant, Regufoam ainsi que l'ensemble de la gamme Hutchinson Paulstra.

Vidéo

Besoin d'un conseil ?

Nos techniciens peuvent vous aider à déterminer la taille et la version SE120 adaptées à la charge et au fonctionnement de votre machine.

Un projet ? Contactez-nous !
