Amortisseurs antivibratoires et antichocs

Qu'est-ce que le support antivibratoire SE124 ?

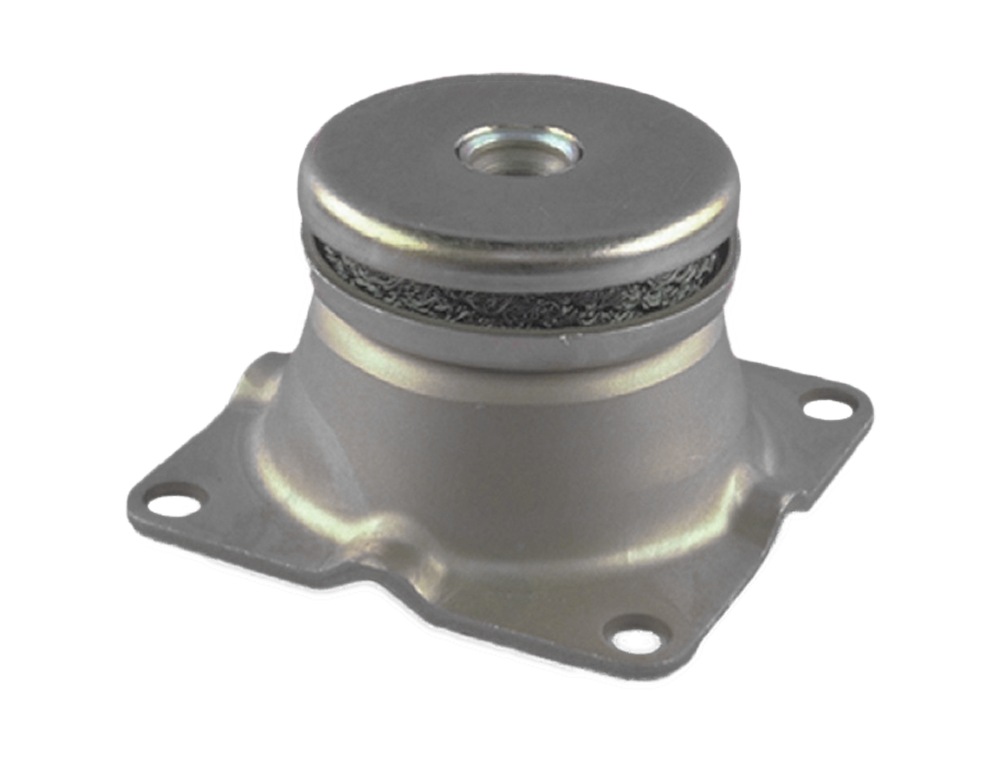

Le SE124 Hutchinson Paulstra regroupe les amortisseurs métalliques V164 et V168, conçus pour assurer à la fois une isolation antivibratoire et une protection contre les chocs.

Ils sont constitués d'une coupelle et d'une embase en AG3, d'un axe en AU4G et de coussins métalliques en inox assurant la fonction résiliente. L'ensemble est protégé par un traitement de chromatisation.

• Fréquences propres : de 8 à 22 Hz selon la version.
• Charge statique : jusqu'à 250 daN selon la référence.
• Fixation : 4 trous sur l'embase et taraudage central M10.
• Éléments résilients : coussins métalliques inox.
• Température d'utilisation : de -70 °C à +300 °C.
• Fabrication : France.

Quels sont les avantages du SE124 ?

✅ Isolation antivibratoire et antichoc : le coussin métallique inférieur permet notamment de reprendre des efforts accidentels de traction lors d'un rebond de choc.

✅ Faible encombrement : format compact adapté aux machines et équipements légers.

✅ Plusieurs niveaux de souplesse : fréquence propre comprise entre 8 et 22 Hz selon la version.

✅ Environnements sévères : fonctionnement possible de -70 °C à +300 °C.

✅ Résistance aux produits agressifs : adaptée notamment à certaines applications avec pompes d'hydrocarbures.

Pour quelles applications utiliser le SE124 ?

Paulstra préconise notamment les supports V164 et V168 pour les machines-outils légères, les moteurs tournant à plus de 2 500 tr/min et l'isolation de pompes d'hydrocarbures.

Machines-outils

Moteurs

Pompes

Dimensions des supports SE124

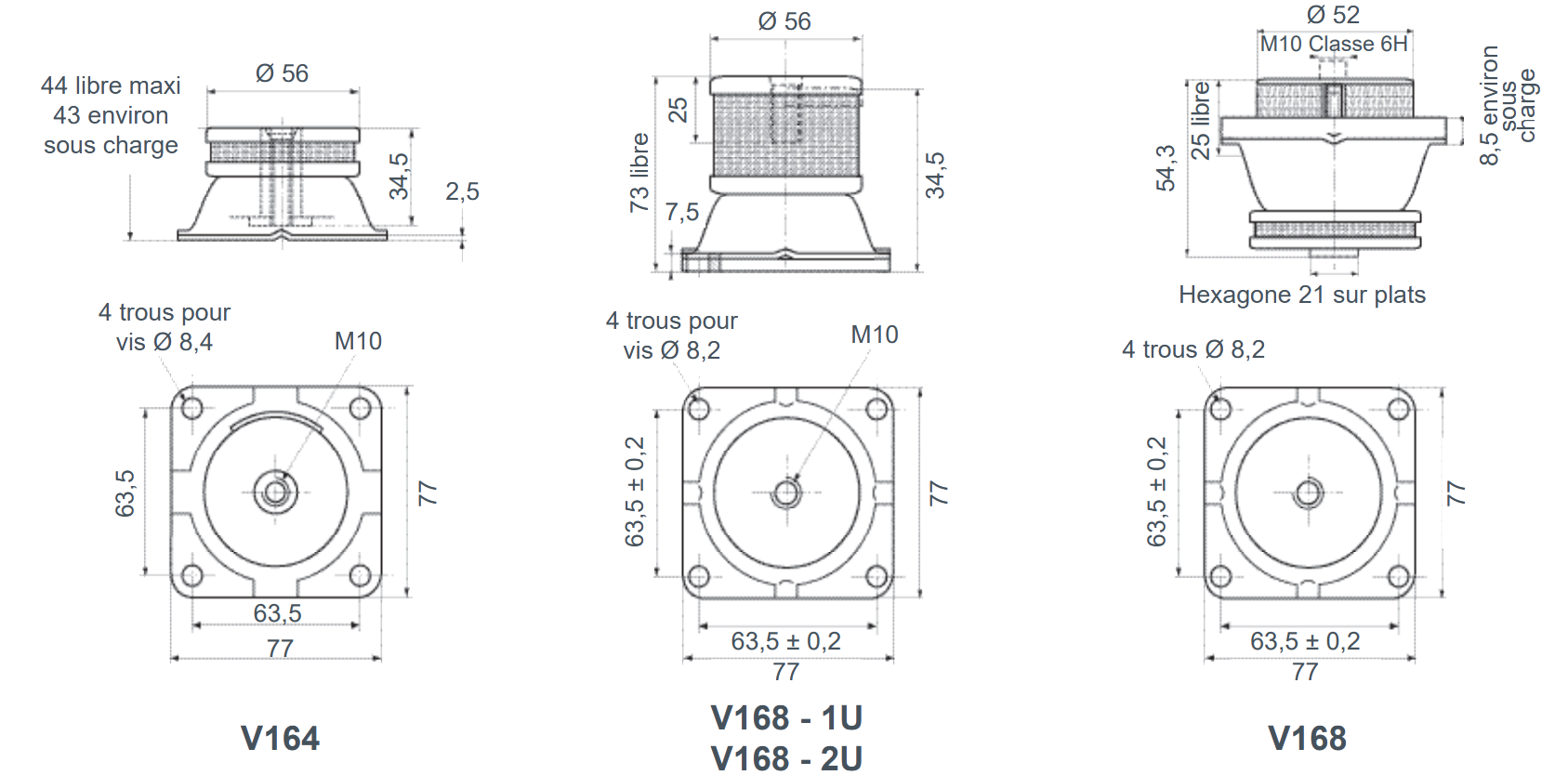

La gamme comprend plusieurs configurations V164 et V168. Le schéma permet d'identifier les principaux encombrements et points de fixation.

Version	V164	V168-1U / 2U	V168-1 / 2
Ø supérieur	56 mm	56 mm	52 mm
Embase	77 × 77 mm	77 × 77 mm	77 × 77 mm
Entraxe	63,5 mm	63,5 ± 0,2 mm	63,5 ± 0,2 mm
Trous embase	4 × Ø8,4 mm	4 × Ø8,2 mm	4 × Ø8,2 mm
Fixation centrale	M10	M10	M10 classe 6H

Références et performances du SE124

Les différentes versions permettent d'adapter la charge admissible, la fréquence propre et la capacité à reprendre les efforts dynamiques.

Quelles sont les caractéristiques techniques du SE124 ?

Comment choisir votre support SE124 ?

Le choix dépend principalement de la charge statique reprise par chaque support, de la fréquence propre recherchée et des efforts de traction ou de compression auxquels l'installation peut être soumise.

• V164-F : pour les très faibles charges, de 5 à 30 daN.
• V164-G : pour des charges de 20 à 250 daN.
• V168-1U / V168-1 : pour des charges de 25 à 60 daN.
• V168-2U / V168-2 : pour des charges de 50 à 170 daN.

Voir la fiche technique SE124

Compléter votre isolation antivibratoire

Découvrez également nos solutions Super-Resiliant, Regufoam ainsi que l'ensemble de la gamme Hutchinson Paulstra.

Vidéo

Besoin d'un conseil ?

Nos techniciens peuvent vous aider à déterminer la référence SE124 adaptée à la charge, aux vibrations, aux chocs et à l'environnement de votre équipement.
