Miniflex Paulstra

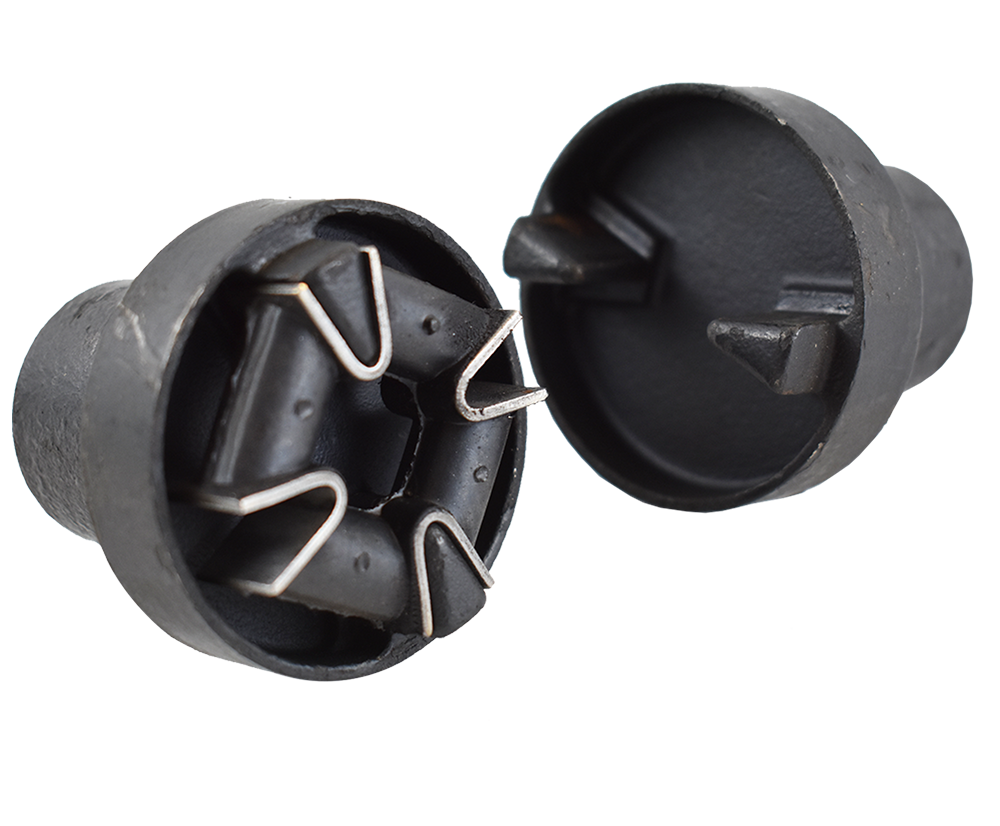

Qu'est-ce que l'accouplement élastique SE150 ?

L'accouplement élastique SE150 Miniflex est un accouplement compact à montage par emboîtement, conçu pour transmettre le couple tout en absorbant les irrégularités de fonctionnement et les défauts d'alignement entre deux arbres.

Sa conception lui confère une forme cylindrique compacte, sans aspérité ni saillie, particulièrement adaptée aux montages où l'encombrement doit rester réduit.

• Montage : par emboîtement.
• Élément élastique : caoutchouc naturel adhéré sur armature métallique en forme de V.
• Manchons : aluminium ou fonte selon la référence.
• Transmission : par doigts d'entraînement.

Quels sont les avantages du SE150 ?

✅ Précompression de l'élément élastique : elle limite le travail en traction du caoutchouc et améliore son endurance.

✅ Atténuation des irrégularités cycliques : l'accouplement absorbe efficacement les pointes de couple et les variations de fonctionnement.

✅ Bonne tolérance au désalignement : il accepte des désalignements importants et évite un lignage trop précis des machines à accoupler.

✅ Faible encombrement : sa forme cylindrique compacte facilite son intégration.

✅ Facilité d'utilisation : le montage et le démontage restent simples et rapides.

Comment fonctionne l'accouplement SE150 ?

Le SE150 fonctionne grâce à un élément élastique en caoutchouc naturel monté entre deux manchons. Lors du montage, l'élément élastique est précontraint, ce qui améliore la tenue en service et la longévité de l'accouplement.

Cette conception permet de :

• transmettre le couple entre les deux arbres,
• amortir les à-coups et irrégularités de rotation,
• compenser un certain désalignement radial entre les machines accouplées.

Pour quelles applications utiliser le SE150 ?

L'accouplement SE150 convient aux entraînements de machines tournantes nécessitant une transmission de couple souple et compacte. Il est particulièrement utilisé pour les moteurs, pompes, groupes électrogènes et équipements de climatisation / ventilation.

Climatisations - CTA

Groupes électrogènes

Moteurs

Pompes

Références et performances du SE150

La gamme SE150 couvre plusieurs niveaux de couple, avec des manchons aluminium ou fonte selon les références. Les références actuellement présentes sur la fiche tarifaire sont les suivantes :

Le SE150 permet également un désalignement radial selon le niveau de couple, avec une capacité pouvant atteindre 1 mm sur les versions les plus élevées.

Dimensions de l'accouplement SE150

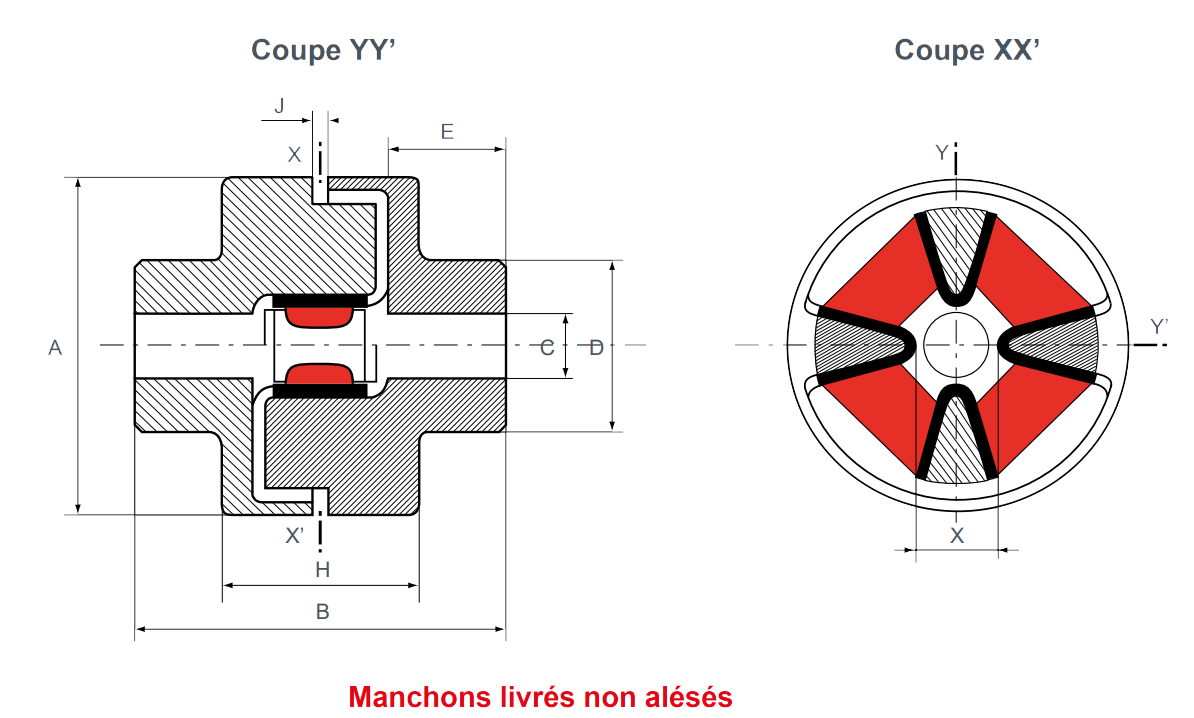

Le schéma ci-dessous reprend les principales cotes de montage de l'accouplement SE150.

Référence	A	B	D	E	H	J	X
633040	45 mm	41 mm	28 mm	14 mm	21 mm	2 mm	14 mm
633010	58 mm	61 mm	36 mm	20 mm	31 mm	2 mm	16 mm
633020	80 mm	88 mm	48 mm	30 mm	40 mm	4 mm	28 mm
633041	45 mm	41 mm	28 mm	14 mm	21 mm	2 mm	14 mm
633039	58 mm	61 mm	42 mm	20 mm	31 mm	2 mm	16 mm
633038	84 mm	88 mm	63 mm	30 mm	40 mm	4 mm	28 mm
633047	118 mm	120 mm	82 mm	40 mm	55 mm	10 mm	38 mm

Les vitesses maximales varient de 4 000 à 10 000 tr/min selon la référence, avec des alésages maxi allant jusqu'à 55 mm.

Comment se monte l'accouplement SE150 ?

Le montage et le démontage du SE150 s'effectuent axialement. L'opération nécessite donc le déplacement d'au moins une des deux machines accouplées.

• Introduire les armatures opposées de l'élément élastique jusqu'à la moitié des doigts d'entraînement d'un manchon.
• Présenter le deuxième manchon.
• Rapprocher les deux manchons jusqu'à la butée des armatures de l'élément élastique.
• Laisser revenir l'ensemble en position.

Besoin d'un conseil ?

Nos techniciens peuvent vous aider à choisir la bonne référence SE150 en fonction du couple à transmettre, de la vitesse de rotation, de l'alésage et des conditions de montage.
