MPP Paulstra

Accouplement Elastique SE152

Référence : 633051

L'accouplement élastique SE152, est un support antivibratoire. Il est compact, marche pour des couples réduits, avec montage par emboitement. Son élément élastique est en polyuréthane, en forme de croix. Avec des manchons en fonte.

Accouplements Elastiques

Gamme Paulstra

Fabriqué en France

Hutchinson

Référence

Hors stock

313,85 € HT | 376,62 € TTC

Prix unitaire : 313,85 € HT | 376,62 € TTC

Accouplement(s)

Description

Qu'est-ce que l'accouplement élastique SE152 ?

Le SE152 Hutchinson Paulstra, également appelé MPP®, est un accouplement élastique compact conçu pour transmettre un couple entre deux arbres tout en apportant une souplesse à la transmission.

Il est constitué d'un élément élastique en polyuréthane en forme de croisillon placé entre deux manchons en fonte munis de doigts d'entraînement.

Couple nominal : de 30 à 650 N.m selon la référence.
Couple maximal : jusqu'à 2 000 N.m.
Vitesse maximale : jusqu'à 9 000 tr/min.
Température d'utilisation : de -30 °C à +70 °C en continu.
Montage : par emboîtement.
Fabrication : France.

Accouplement élastique SE152 MPP Hutchinson Paulstra

Quels sont les avantages du SE152 MPP® ?

✅ Encombrement réduit : sa forme cylindrique compacte facilite son intégration.

✅ Montage simple : les composants sont assemblés par emboîtement.

✅ Travail en compression : le croisillon en polyuréthane fonctionne entre les doigts d'entraînement des manchons.

✅ Sécurité positive : la conception conserve une liaison mécanique entre les deux parties de l'accouplement.

✅ Souplesse de transmission : le MPP® présente des élasticités torsionnelle, radiale, axiale et conique.

Pour quelles applications utiliser le SE152 ?

Le SE152 est notamment adapté à la liaison entre un moteur et une machine entraînée. La fiche technique présente notamment l'exemple d'un moteur électrique associé à une pompe centrifuge.

Moteurs

Pompes

Comment fonctionne l'accouplement SE152 ?

Le croisillon en polyuréthane est placé entre les doigts d'entraînement des deux manchons. Pendant la transmission du couple, l'élément élastique travaille en compression.

La conception du MPP® permet plusieurs types de souplesse :

élasticité torsionnelle
élasticité radiale
élasticité axiale par emboîtement
élasticité conique

Fonctionnement accouplement élastique SE152 MPP

Recommandation : ne pas soumettre l'accouplement à des tractions axiales importantes, qui pourraient faire glisser l'élément élastique hors des doigts d'entraînement des manchons.

Caractéristiques dimensionnelles du SE152

Les MPP® 3, 8 et 20 correspondent à la figure 1. Les MPP® 38 et 65 correspondent à la figure 2.

Caractéristiques dimensionnelles accouplement SE152 MPP figures 1 et 2

Référence	Type	Fig.	Couple nominal	Couple maxi	Vitesse maxi	Alésage C	Poids
633052	MPP® 3	1	30 N.m	90 N.m	9 000 tr/min	max. 28 mm	0,6 kg
633053	MPP® 8	1	80 N.m	240 N.m	7 000 tr/min	max. 42 mm	1,8 kg
633051	MPP® 20	1	200 N.m	600 N.m	4 000 tr/min	max. 55 mm	4,5 kg
633054	MPP® 38	2	380 N.m	1 150 N.m	3 000 tr/min	20 à 60 mm	9,4 kg
633055	MPP® 65	2	650 N.m	2 000 N.m	3 000 tr/min	20 à 75 mm	18 kg

Référence	A	B	D	E	H	J	X	Y
633052	58 mm	62 mm	42 mm	20 mm	32 mm	3 mm	10 mm	20,7 mm
633053	84 mm	89 mm	63 mm	30 mm	41 mm	5 mm	13 mm	31,2 mm
633051	118 mm	116 mm	82 mm	40 mm	51 mm	6 mm	20 mm	44 mm
633054	145 mm	160 mm	90 mm	60 mm	67 mm	6 mm	30 mm	58 mm
633055	170 mm	208 mm	112 mm	80 mm	82 mm	6 mm	32 mm	68 mm

À noter : le couple maximal correspond à un couple de démarrage peu fréquent et non périodique. Les manchons sont livrés sans préalésage, sauf les références 633054 et 633055.

Nomenclature des accouplements SE152

Chaque accouplement comprend un élément élastique et deux manchons.

Accouplement	Élément élastique	Qté	Manchon	Qté
633051	633551	1	321535	2
633052	633552	1	321503	2
633053	633553	1	321534	2
633054	633554	1	321464	2
633055	633555	1	321465	2

Caractéristiques fonctionnelles du SE152

La plage d'utilisation dépend du couple transmis et de la vitesse de rotation. La fiche technique fournit une gamme de puissance permettant de positionner les différents MPP®.

Type	Couple nominal	Couple vibratoire	Angle de torsion	Désalignement radial*	Désalignement conique*	Désalignement axial
MPP® 3	30 N.m	15 N.m	10°	0,2 mm	1°	1,5 mm
MPP® 8	80 N.m	40 N.m	10°	0,4 mm	1°	2,5 mm
MPP® 20	200 N.m	100 N.m	10°	0,9 mm	1°	3 mm
MPP® 38	380 N.m	380 N.m	10°	1 mm	1°	3 mm
MPP® 65	650 N.m	650 N.m	10°	1 mm	1°	4 mm

* Valeurs de désalignement radial et conique données pour une vitesse de 3 000 tr/min.

Comment choisir et monter votre accouplement SE152 ?

Le choix dépend principalement de la puissance du moteur, de sa vitesse de rotation, du couple à transmettre et des dimensions des arbres.

La fiche technique propose un guide de choix pour les moteurs normalisés asynchrones triphasés 50 Hz fonctionnant à environ 3 000, 1 500, 1 000 ou 750 tr/min.

MPP® 3 : couple nominal 30 N.m.
MPP® 8 : couple nominal 80 N.m.
MPP® 20 : couple nominal 200 N.m.
MPP® 38 : couple nominal 380 N.m.
MPP® 65 : couple nominal 650 N.m.

Exemple de montage Paulstra : liaison entre un moteur électrique et une pompe centrifuge, avec montage de l'accouplement sur le volant moteur à l'aide d'une pièce d'adaptation.

Voir la fiche technique SE152 et le guide de choix

Découvrir les accouplements Hutchinson Paulstra

Retrouvez le MPP® SE152 ainsi que l'ensemble de nos solutions Hutchinson Paulstra pour la transmission de couple et l'isolation vibratoire.

Besoin d'un conseil ?

Nos techniciens peuvent vous aider à déterminer le MPP® adapté à votre moteur, au couple, à la vitesse de rotation et aux dimensions de votre transmission.

Un projet ? Contactez-nous !

Documentations

Télécharger les documents au format PDF

Tarifs (0126) - 918.15KB

Fiche Technique - 3.43MB

Accessoires

Super-Resiliant anti vibratoire vibrations isolation sols caoutchouc Solutions Elastomères

Super-Resiliant Acoustique

Le Super-Résiliant acoustique se comporte comme un matelas anti-vibratoire très efficace. Il réduit la transmission d'énergie vibratoire, notamment dans les constructions à étages multiples, maisons individuelles et bâtiments industriels.

70,09 € HT

84,11 €TTC

plaques plaque polyurethane polymere caoutchouc polyurethanes polymeres caoutchoucs pu solution solutions elastomere elastomeres

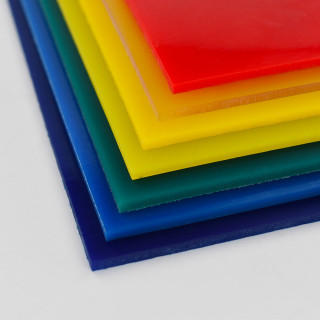

Plaques Polyuréthane
