Guide technique Tout savoir sur les silentblocs ou articulations élastiques
Le silentbloc, également appelé silent bloc ou articulation élastique, est un composant mécanique conçu pour assurer une liaison souple entre deux éléments tout en limitant la transmission des vibrations, des chocs et d’une partie des nuisances sonores.
On retrouve ces composants dans de nombreuses applications : machines industrielles, moteurs, pompes, ventilateurs, équipements embarqués, véhicules ou systèmes mécaniques soumis à des mouvements répétés.
Dans cet article, nous faisons le point sur leur rôle, leur composition, les différents types d’articulations élastiques, les critères permettant de choisir une référence et les signes indiquant qu’un silentbloc doit être contrôlé ou remplacé.
Voir nos articulations élastiques
Sommaire

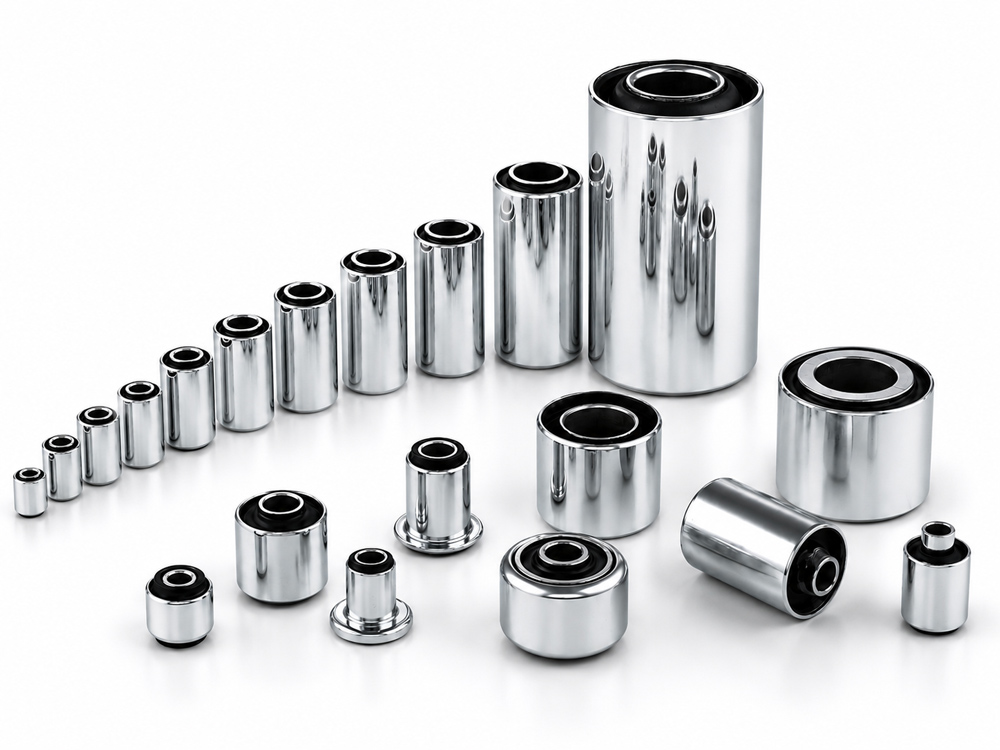

Définition Qu’est-ce qu’un silentbloc ou une articulation élastique ?
À l’origine, Silentbloc désigne une marque historiquement associée à Paulstra. Aujourd’hui, le terme est largement employé pour désigner une pièce assurant une liaison souple entre deux éléments mécaniques.
Une articulation élastique associe généralement une partie métallique à un élément en élastomère. Lorsque l’ensemble est soumis à un mouvement, une charge ou une vibration, l’élastomère se déforme afin d’assurer la liaison tout en évitant un contact mécanique totalement rigide.
Cette conception permet notamment de limiter la transmission des vibrations, d’absorber certains chocs, de réduire les frottements et de contribuer à la durée de vie des équipements.
Les silentblocs et articulations élastiques sont ainsi utilisés dans de nombreuses applications industrielles : moteurs, pompes, ventilateurs, machines, équipements embarqués ou systèmes mécaniques soumis à des mouvements répétés.
À savoir : on rencontre différentes écritures et appellations : silentbloc, silent bloc, Silent Block, cylindre bloc, suspension élastique ou articulation élastique. Ces termes peuvent désigner des principes proches, mais les géométries, les modes de montage et les sollicitations admissibles peuvent différer selon les références.
.jpg)
Fonctionnement Quel est le rôle d’un silentbloc ?
Le rôle d’un silentbloc ne se limite pas à amortir une vibration. Selon son montage, sa géométrie et la matière utilisée, il peut remplir plusieurs fonctions au sein d’un système mécanique.
Limiter les vibrations
L’élastomère contribue à réduire la transmission des vibrations entre une machine, ses composants et sa structure porteuse.
Absorber les chocs
La déformation de l’élastomère permet d’absorber une partie des impacts et des sollicitations mécaniques transmis entre deux éléments.
Réduire les bruits solidiens
En limitant les vibrations transmises à la structure, le silentbloc peut également contribuer à réduire les nuisances sonores d’origine solidienne.
Protéger les équipements
Une liaison souple correctement dimensionnée permet de réduire certaines contraintes mécaniques et contribue à préserver les composants de la machine.
Applications Où utilise-t-on les silentblocs et articulations élastiques ?

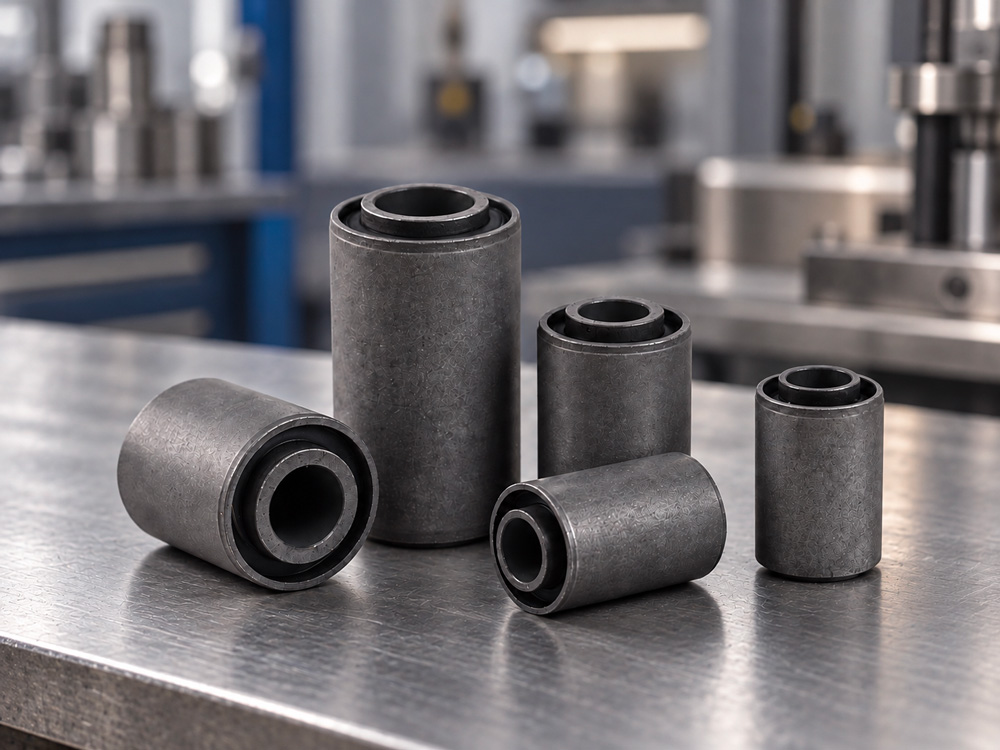

Applications industrielles
Les articulations élastiques Paulstra proposées par Solutions Élastomères sont principalement destinées aux applications industrielles.
Elles peuvent notamment être utilisées sur des moteurs, pompes, moto-ventilateurs, équipements embarqués, machines, trémies, tables vibrantes ou autres ensembles mécaniques nécessitant une liaison souple.
Selon le montage, elles permettent d’assurer une articulation entre différents composants tout en limitant la transmission des vibrations, les frottements et certaines contraintes mécaniques.
Pour les systèmes de transmission mécanique, notre gamme d’accouplements élastiques peut également être étudiée afin de réduire certaines vibrations liées à la transmission.

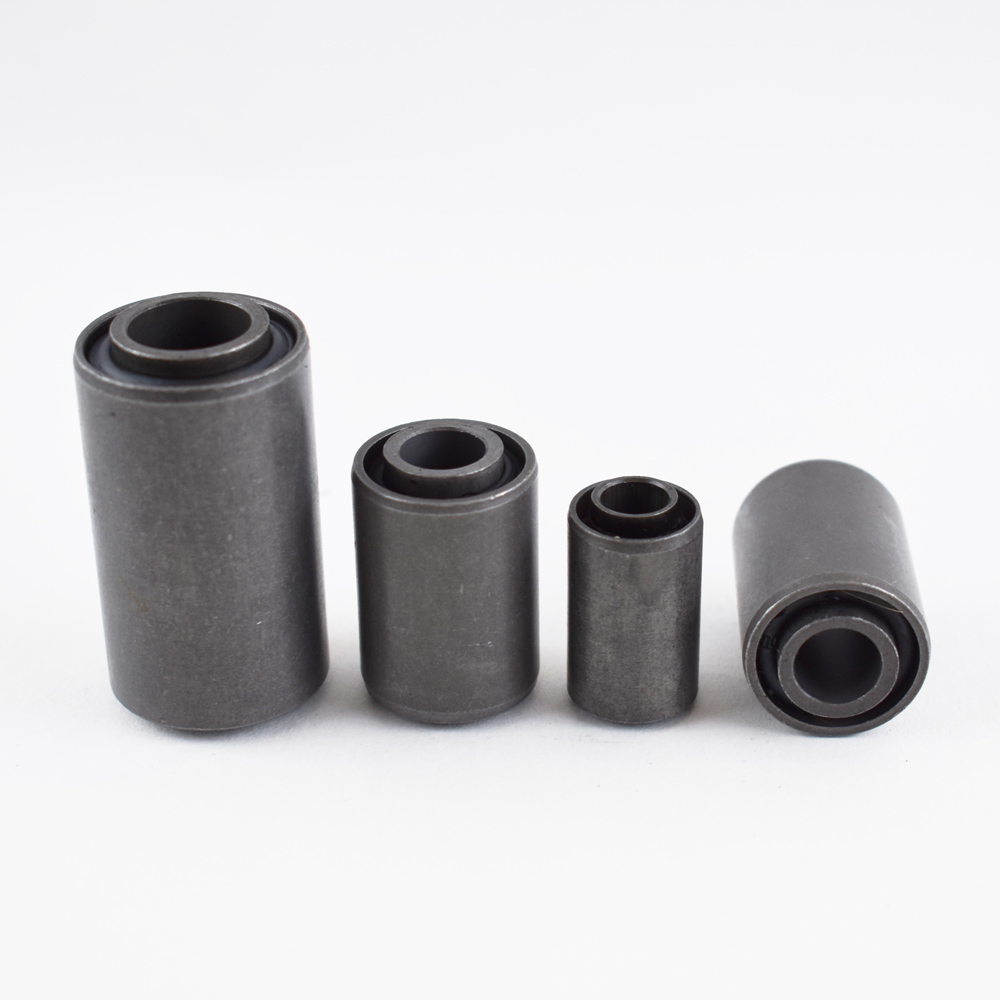

Conception Comment est composé un silentbloc ?
Une articulation élastique classique est constituée d’un élément en élastomère monté entre deux pièces cylindriques ou bagues métalliques.
Dans de nombreuses références, l’élastomère utilisé est un caoutchouc naturel. Il travaille par déformation lorsque les deux armatures sont soumises à un mouvement relatif, à une charge ou à un couple.
Cette conception permet de créer une articulation sans recourir au principe d’un roulement classique pour certaines applications à mouvements limités. Elle peut ainsi réduire les besoins de graissage et simplifier certaines opérations de maintenance.

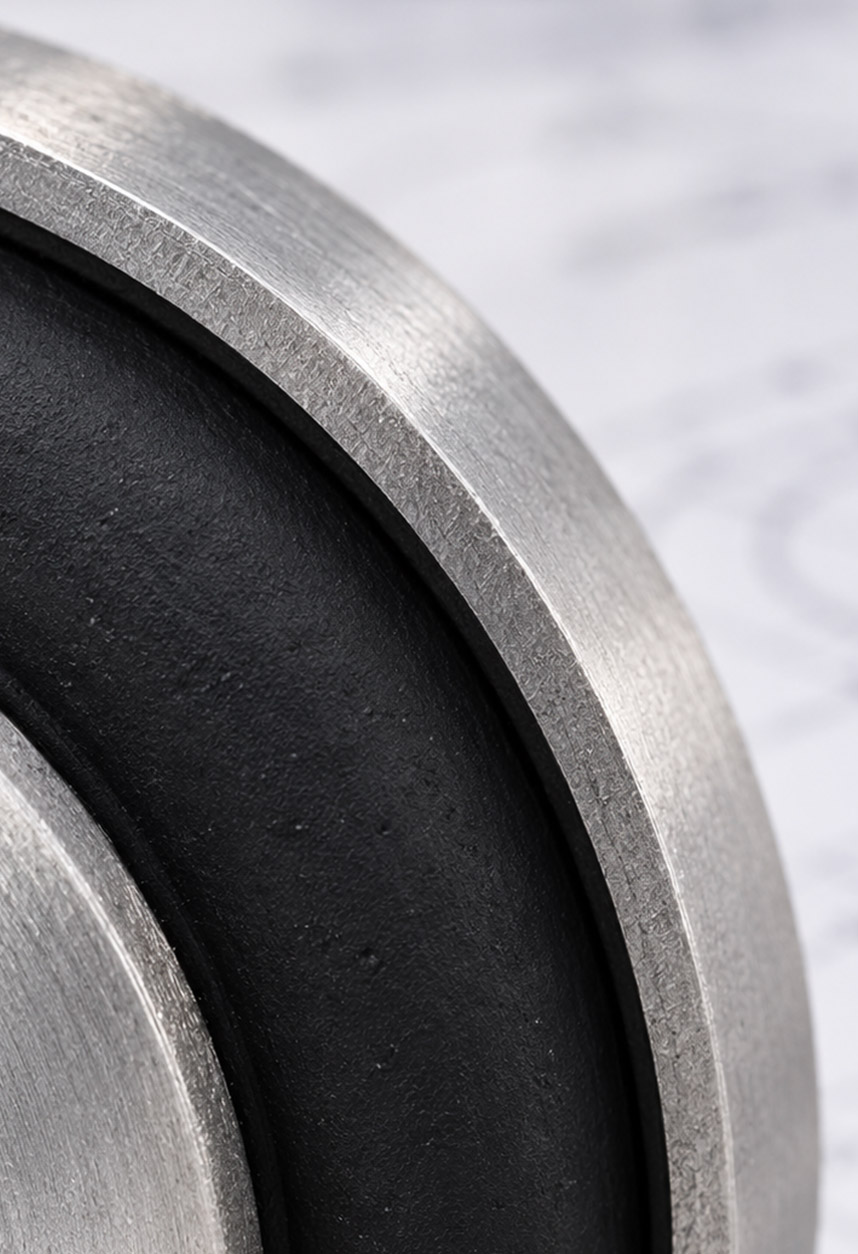

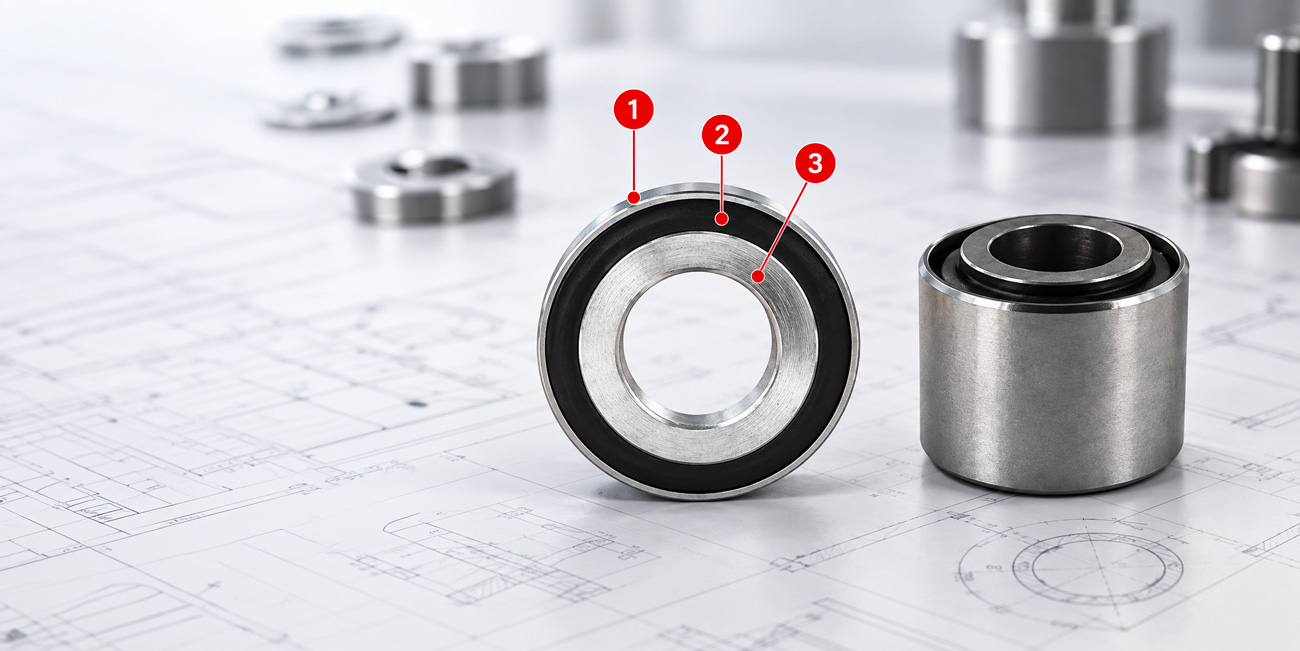

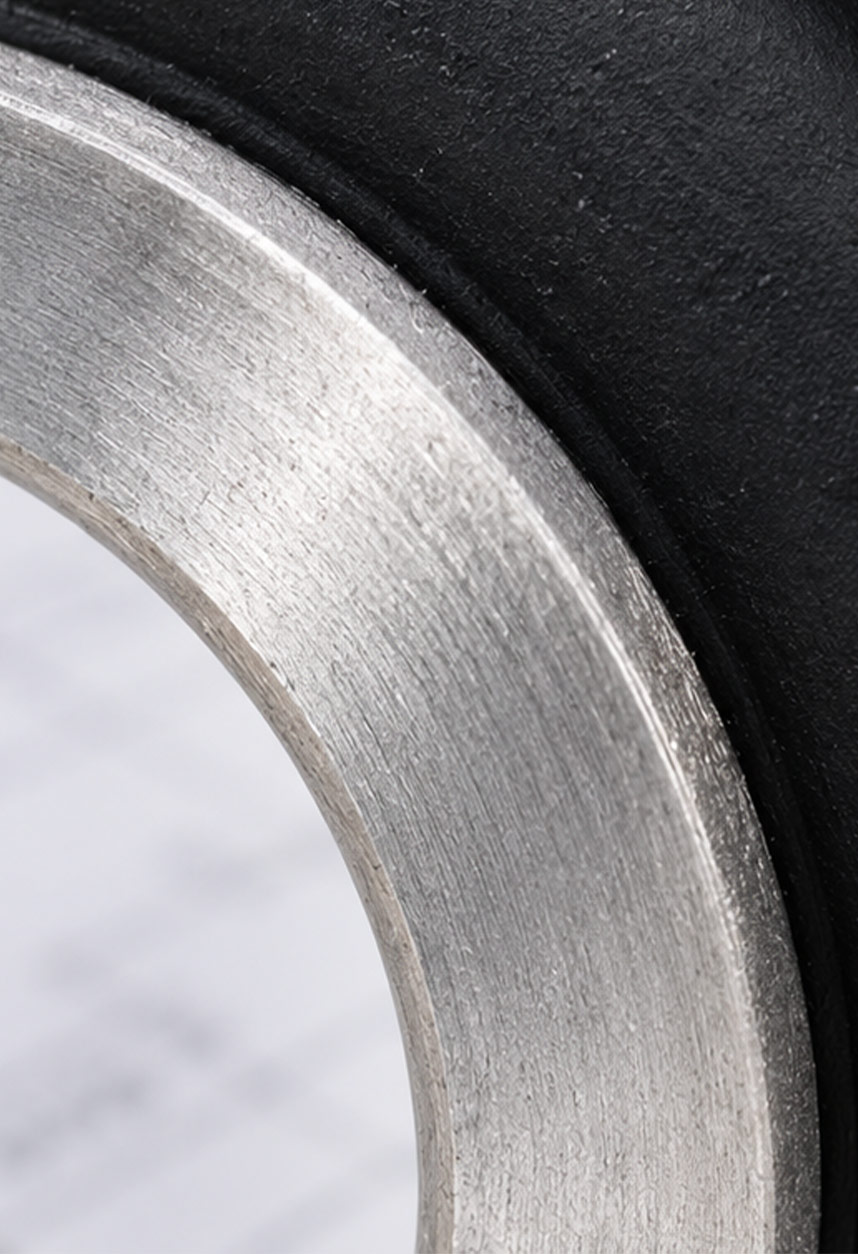

Armature extérieure
Elle assure la liaison avec l’un des éléments du montage et reprend une partie des efforts mécaniques.

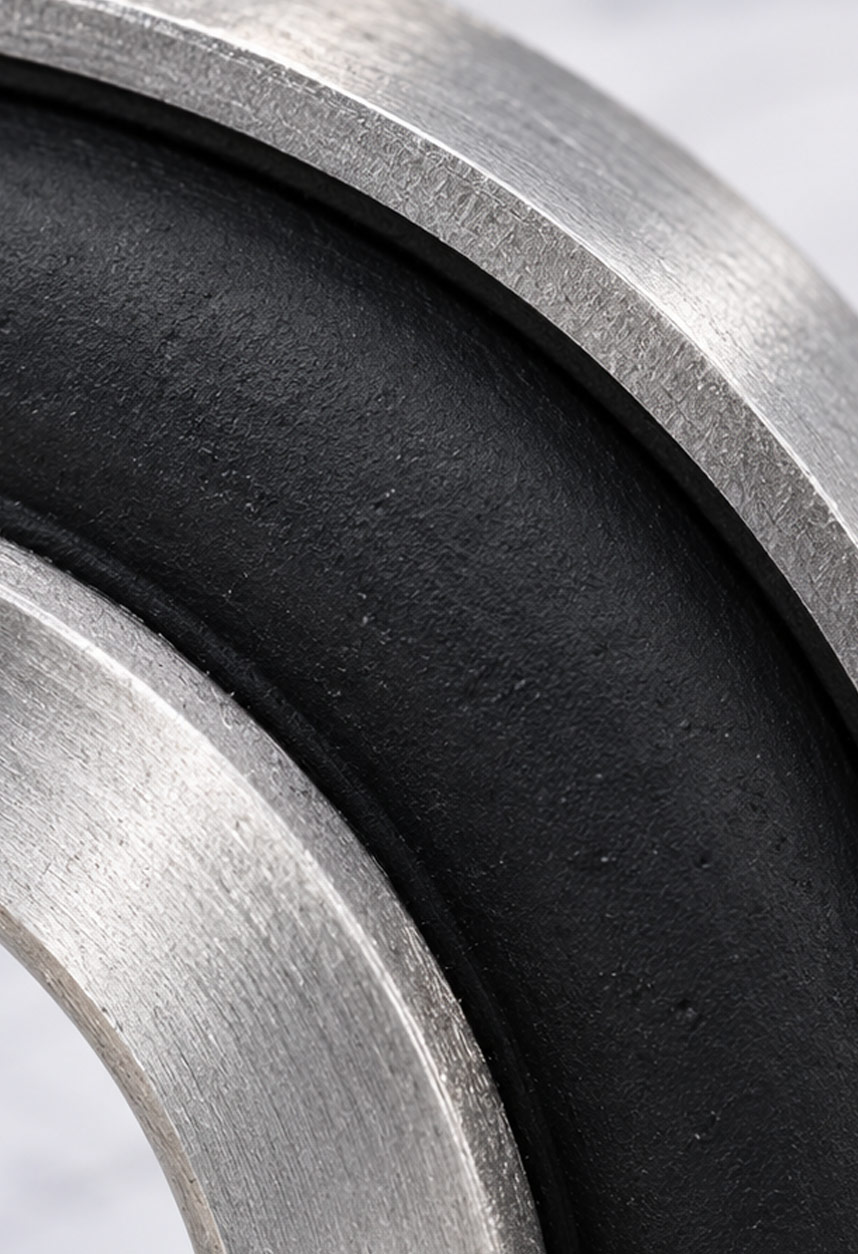

Élastomère
La partie souple se déforme sous l’effet des charges, mouvements ou vibrations et détermine en grande partie le comportement de l’articulation.
Armature intérieure
Elle constitue le second point de liaison mécanique et permet la transmission des efforts à travers l’élément élastique.
Quel rôle joue la dureté Shore ?
La dureté Shore participe au comportement mécanique de l’élastomère, mais une matière plus dure n’est pas automatiquement une meilleure solution. Le choix dépend de la charge, du déplacement attendu, de la géométrie du silentbloc et du niveau d’isolation vibratoire recherché.
Les principales familles Différents types d’articulations élastiques
Les articulations élastiques existent sous plusieurs formes afin de répondre à des sollicitations différentes. Parmi les configurations historiques de la gamme Paulstra, on retrouve notamment le Flexibloc, le Silentbloc et certaines butées latérales.
Flexibloc
Le Flexibloc associe deux pièces cylindriques entre lesquelles se trouve une couche d’élastomère.
Sous l’effet des forces ou couples extérieurs, le mouvement relatif des armatures entraîne une déformation de l’élastomère. Le montage doit donc respecter les limites de déplacement et d’élasticité prévues pour la référence.
Silentbloc
Le Silentbloc est constitué de deux cylindres entre lesquels est montée une bague d’élastomère.
Lorsque les armatures se déplacent l’une par rapport à l’autre, l’élastomère travaille par déformation élastique. Là encore, les déplacements admissibles doivent rester compatibles avec la conception de la pièce.
Butée latérale
Lorsque l’élastomère dépasse de l’armature extérieure afin de former une zone d’appui, l’articulation peut également remplir une fonction de butée latérale.
Cette configuration permet d’ajouter une fonction de limitation de course ou d’appui selon le montage mécanique.
Bien dimensionner Comment choisir le bon silentbloc ?
Le choix d’un silentbloc ou d’une articulation élastique doit être réalisé en fonction de l’application réelle. Une référence adaptée à une charge statique ne conviendra pas nécessairement à un montage soumis à des déplacements, à des températures importantes ou à des vibrations spécifiques.
Charge à reprendre
Poids de l’équipement, effort permanent ou charge ponctuelle : la charge est un premier critère essentiel.
Type de mouvement
Oscillation, rotation limitée, déplacement radial, axial ou torsion : le mouvement doit être identifié avant le choix.
Raideur et élasticité
La géométrie, la matière et sa dureté Shore influencent la raideur et le comportement dynamique de l’articulation.
Température
La température d’utilisation et la proximité éventuelle d’une source chaude peuvent influencer le choix de l’élastomère.
Environnement
Humidité, huiles, poussières, extérieur ou agents chimiques peuvent modifier le vieillissement du caoutchouc.
Dimensions et montage
Diamètres, longueur, fixation et espace disponible doivent correspondre aux caractéristiques géométriques de la référence.
Maintenance Pourquoi et quand remplacer un silentbloc ?
Comme toute pièce en élastomère soumise à des efforts répétés, un silentbloc peut évoluer avec le temps. Sa durée de vie dépend notamment de la charge, du nombre de cycles, de l’amplitude des mouvements, de la température et de son environnement.
Une articulation vieillissante peut progressivement perdre une partie de ses propriétés et modifier le comportement mécanique de la machine. Il est donc utile de prévoir des contrôles réguliers, particulièrement lorsque l’équipement fonctionne de manière intensive.

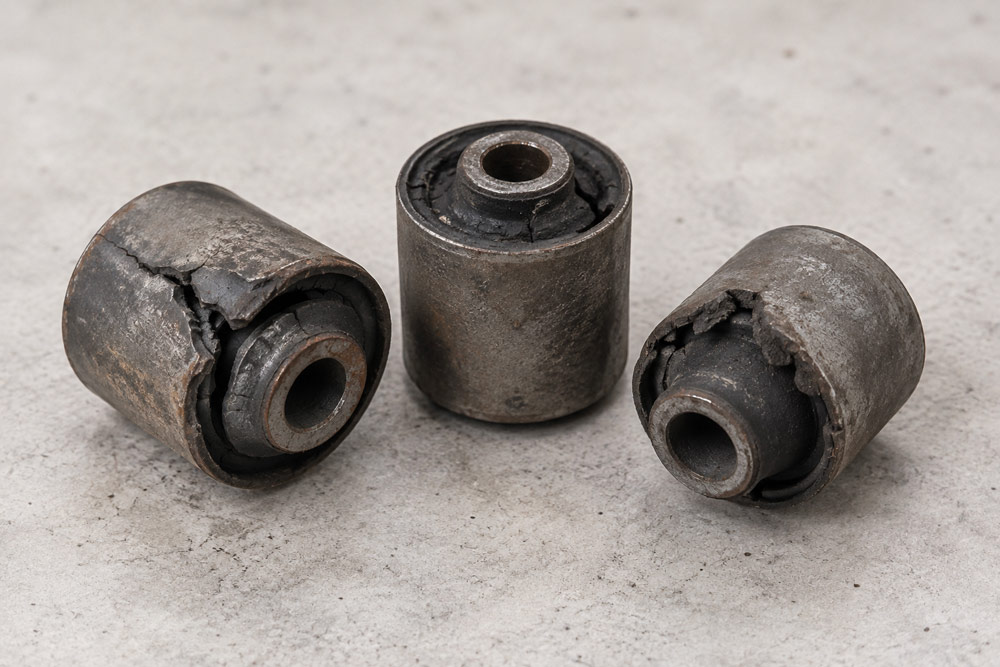

Quels signes peuvent indiquer qu’un silentbloc est usé ?
Vibrations inhabituelles
Une augmentation sensible des vibrations peut traduire une modification du comportement du montage.
Fissures ou déformation
Une fissuration, un écrasement permanent ou une déformation importante de l’élastomère doit être contrôlé.
Décollement
Un décollement ou une rupture entre la partie métallique et l’élastomère peut compromettre la fonction de l’articulation.
Bruits ou à-coups
Des bruits mécaniques nouveaux ou des à-coups au démarrage peuvent justifier le contrôle des points de liaison.
À retenir Silentblocs et articulations élastiques : les points essentiels
Un silentbloc est une liaison mécanique souple associant généralement une ou plusieurs armatures à un élastomère.
Il permet de limiter certaines vibrations, d’absorber des sollicitations et d’éviter une liaison totalement rigide entre deux éléments mécaniques.
Le choix d’une articulation dépend de nombreux paramètres : charge, mouvement, dimensions, raideur, température et environnement.
Enfin, un contrôle régulier de l’état de l’élastomère et des armatures permet de détecter les signes de vieillissement ou de défaillance avant qu’ils ne perturbent le fonctionnement de la machine.
Questions fréquentes FAQ sur les silentblocs et articulations élastiques
Comment choisir le bon silentbloc pour une application industrielle ?
Il faut notamment connaître la charge, le type de mouvement, les dimensions disponibles, la température, l’environnement et le niveau d’isolation vibratoire recherché. Ces informations permettent d’orienter le choix vers une articulation adaptée.
Comment prolonger la durée de vie d’un silentbloc ?
Il est important de respecter les charges et déplacements admissibles, d’éviter une exposition incompatible avec l’élastomère et de contrôler régulièrement son état afin de détecter fissures, déformations ou décollements.
Quelle différence entre un silentbloc en caoutchouc naturel et un silentbloc en polyuréthane ?
Le comportement dépend de la formulation, de la géométrie et de l’application. Le caoutchouc naturel est très utilisé pour ses propriétés élastiques et dynamiques. Le polyuréthane peut être étudié lorsque d’autres caractéristiques mécaniques ou de résistance à l’usure sont recherchées.
Comment les silentblocs réduisent-ils les nuisances sonores ?
En limitant la transmission de certaines vibrations mécaniques vers la structure, ils peuvent contribuer à réduire les transmissions solidiennes responsables d’une partie du bruit généré par les machines.
Comment obtenir des informations sur une référence ou sa disponibilité ?
Pour vérifier une référence, une dimension ou la disponibilité d’un produit, vous pouvez contacter nos techniciens au 04 77 47 51 92 ou à l’adresse [email protected].
