Support Anti Vibratoire Isoflex

SUPPORTS PAULSTRA SE137

Le support SE137 est constitué par deux armatures concentriques reliées entre elles par un disque ajouré de caoutchouc adhéré.

Suspension anti vibratoire pour des faibles charges en compression et traction.

Voir toute la gamme Paulstra

Plus de détails

0 avis
Prix dégressifs
7 unités 10,37 €
7 unités 10,37 €
7 unités 8,18 €
21 unités 8,43 €
21 unités 8,43 €
21 unités 6,61 €
51 unités 7,67 €
51 unités 7,67 €
51 unités 6,02 €
Voir les avis

13,10 € HT

13,10 € TTC

Quantité restante :

Disponibilité : 15

Téléchargements
Description SUPPORTS PAULSTRA SE137
Comparatif

Fréquences Propres : 11 à 15 Hz

Le support SE137 est constitué par deux armatures concentriques reliées entre elles par un disque ajouré de caoutchouc adhéré.

Suspension anti vibratoire pour des faibles charges en compression et traction.

Support SE137 Paulstra Solutions Elastomères

La conception du support SE137 lui confère la propriété fondamentale suivante :

  • Une élasticité sensiblement identique dans toutes les directions (support équi fréquence).

Les supports SE137 seront utilisés pour suspendre les petits appareils de mesure et d’enregistrement, les appareillages montés sur ensemble mobile, les commandes de machine-outils.



Conseils pour une isolation de haute qualité, haute performance :

Mousses acoustiques Support antivibratoire Paulstradyn SE110 Paulstra Solutions élastomères

Notre gamme de mousses acoustiques s'associe idéalement aux propriétés anti-vibratoires des suspensions caoutchouc pour la réductions des bruits et des nuisances sonores.

Masses Lourdes Viscoélastiques Solutions Elastomeres

Les masses lourdes bitumes peuvent également être employées pour supprimer efficacement les vibrations des tôles minces.

Nos matériaux : Super-ResiliantRegufoamRegupol Sound 12Regupol Sound and Drain, peuvent être employés en complément pour désolidariser les éléments conducteurs de vibrations (dalles, socles rigides, tuyauteries...). Constitué de particules de caoutchouc liées entre elles, ces matériaux souples bénéficient de toutes les propriétés amortissantes des élastomères tout en ayant un excellent rapport prix/performances.

Super-résiliant Solutions ElastomeresRegufoam Antivibratoire solutions élastomèresRegupol Sound 12 Solutions ElastomèresRegupol Sound and Drain Solutions Elastomères





Vidéo

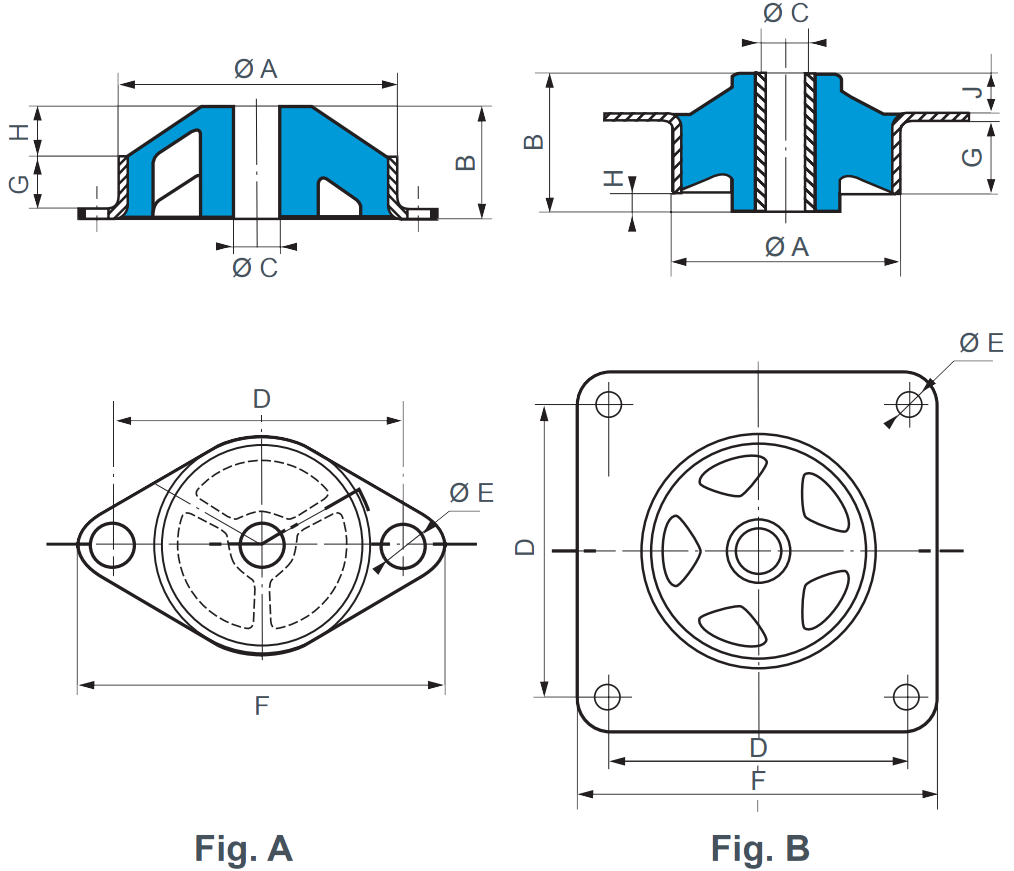

Fiche Technique : Caractéristiques Dimensionnelles

Dimension Support SE137 Paulstra Solutions Elastomères

Fiche Technique : Caractéristiques Techniques

Technique Support SE137 Paulstra Solutions Elastomères

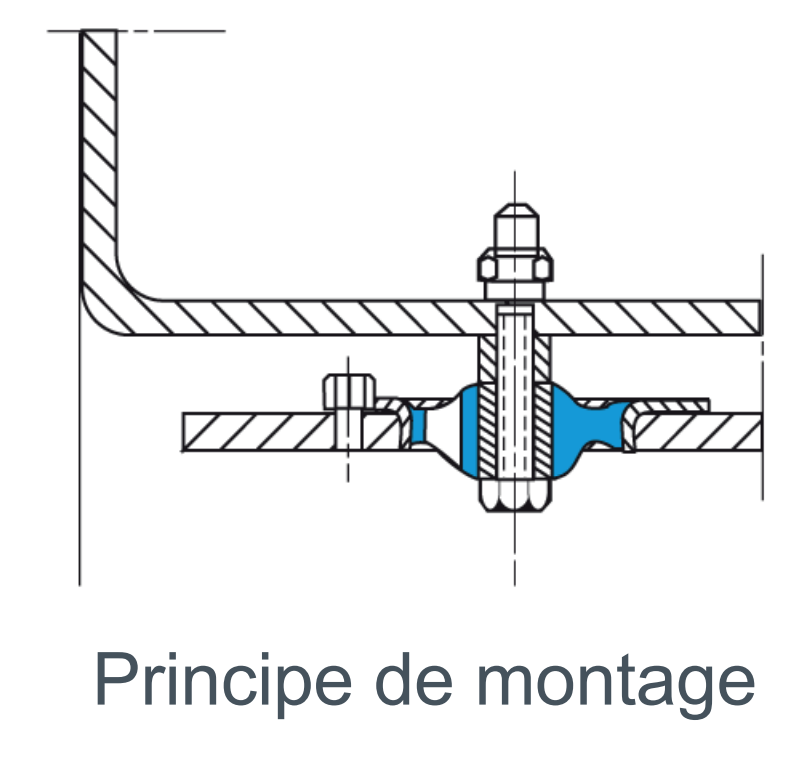

Fiche Technique : Montage

Afin d’éviter les basculements ou dévers, il faut réaliser le montage de telle sorte que le centre de gravité de l’appareil suspendu soit au voisinage du centre géométrique de la suspension.

Montage Support SE137 Paulstra Solutions Elastomères

GUIDE D’APPLICATION DE LA GAMME CAOUTCHOUC

Comparatif Support Suspensions Caoutchouc Solutions Elastomères

Comparatif Support Suspensions Caoutchouc Solutions Elastomères

GUIDE D’APPLICATION DE LA GAMME MÉTALLIQUE

Comparatif Support Suspensions Métalliques Solutions Elastomères

Comparatif Support Suspensions Métalliques Solutions Elastomères
