Pieds inox antivibratoires machines

Supports Antivibratoire SE122

Référence : PDM-1000-01-M12

Le support métallique antivibratoire SE122, est un pied de machine en acier inoxydable reconnu pour être considérablement plat.

Se sont des supports extra-plats tolérants des charges statiques et dynamiques élevées avec une fréquence propre de 15 à 18 Hz.

Suspensions Métalliques

Gamme Paulstra

Fabriqué en France

Hutchinson

Référence

1 articles en stock

308,81 € HT | 370,57 € TTC

Prix unitaire : 308,81 € HT | 370,57 € TTC

Support(s)

Prix dégressifs

Unité	Prix unitaire €HT \| €TTC
11 unités	280,73 € HT \| 336,88 € TTC
26 unités	266,67 € HT \| 320,00 € TTC

Description

Qu'est-ce que le support antivibratoire SE122 ?

Le SE122 Hutchinson Paulstra est un pied de machine antivibratoire extra-plat conçu pour supporter des charges statiques et dynamiques élevées.

Fabriqué en inox AISI 316, il est particulièrement adapté aux environnements industriels exigeants et peut être installé sans fixation au sol.

Matière : 100 % inox AISI 316.
Fréquence propre : de 15 à 18 Hz.
Charge statique : jusqu'à 2 000 daN.
Effort dynamique en compression : 3 g.
Amplitude maximale à la résonance : ± 0,4 mm.
Installation : sans fixation au sol.
Fabrication : France.

Pied antivibratoire inox SE122 Hutchinson Paulstra

Quels sont les avantages du SE122 ?

✅ Conception extra-plate : faible encombrement sous la machine.

✅ 100 % inox AISI 316 : adapté aux environnements industriels exigeants.

✅ Charges élevées : jusqu'à 2 000 daN par support selon la référence.

✅ Installation simplifiée : aucune fixation du support au sol n'est nécessaire.

✅ Isolation vibratoire : fréquence propre comprise entre 15 et 18 Hz.

✅ Réglage de mise à niveau : axe fileté permettant d'ajuster la hauteur de l'équipement.

Pour quelles applications utiliser le SE122 ?

Le SE122 convient notamment aux presses, machines-outils et matériels de laboratoire. Sa construction en inox permet également son utilisation dans des environnements industriels exigeants, notamment dans l'industrie chimique.

Machines-outils

Support antivibratoire SE122 pour presses et cisailles

Presses - Cisailles

Transformateurs

Support antivibratoire SE122 pour matériels de laboratoire

Matériels laboratoires

Dimensions et références du SE122

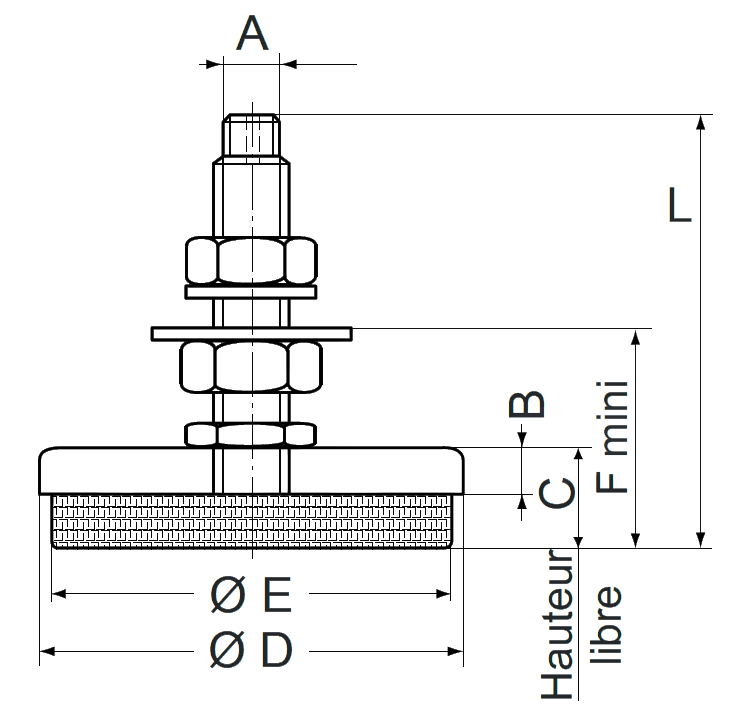

Le SE122 est disponible en deux tailles principales. Le schéma ci-dessous permet d'identifier les cotes A, B, C, ØD, ØE, F et L.

Schéma dimensions pied antivibratoire inox SE122 Hutchinson Paulstra

Référence	Charge statique	A	B	C	ØD	ØE	F	L
PDM-1000-01-M12	200 à 1 000 daN	M12	18 mm	27 mm	80 mm	73 mm	52 mm	156 mm
PDM-1000-01-M16	200 à 1 000 daN	M16	18 mm	27 mm	80 mm	73 mm	52 mm	156 mm
PDM-2000-01-M16	800 à 2 000 daN	M16	15 mm	30 mm	128 mm	120 mm	62 mm	197 mm

À noter : les fréquences propres indiquées, de 15 à 18 Hz, sont valables pour les charges maximales des plages d'utilisation.

Comment choisir votre support SE122 ?

Le choix du SE122 dépend principalement de la charge reprise par chaque support et du filetage nécessaire pour le réglage.

PDM-1000-01-M12 : charge de 200 à 1 000 daN, filetage M12.
PDM-1000-01-M16 : charge de 200 à 1 000 daN, filetage M16.
PDM-2000-01-M16 : charge de 800 à 2 000 daN, filetage M16.

Important : répartissez la masse totale de la machine entre les différents supports afin de déterminer la charge appliquée à chaque pied.

Voir la fiche technique SE122
