Pied antivibratoire réglable

Qu'est-ce que le support antivibratoire SE121 ?

Le SE121 Hutchinson Paulstra est un pied antivibratoire métallique réglable destiné principalement aux machines-outils et équipements industriels.

La version standard est constituée d'une coupelle en fonte à graphite sphéroïdal associée à un coussin métallique en fil inox assurant la fonction résiliente.

• Fréquence propre : de 15 à 30 Hz selon la version.
• Charge statique : jusqu'à 5 000 daN selon la taille.
• Élément résilient : coussin métallique inox.
• Versions réglables : modèles H et WH avec axe vérin.
• Fabrication : France.

Quels sont les avantages du SE121 ?

✅ Réglage de mise à niveau : les versions H et WH disposent d'un axe vérin permettant d'ajuster la hauteur de la machine.

✅ Adapté aux environnements industriels sévères : le coussin métallique résiste aux huiles, à la température et à la fatigue.

✅ Deux niveaux de souplesse : version standard ou version W à coussin métallique plus épais.

✅ Large plage de charges : de 50 à 5 000 daN selon la taille.

✅ Bonne durée de vie : la suspension métallique est conçue pour accompagner durablement les équipements industriels.

Quelle différence entre les versions SE121, H, W et WH ?

La version W utilise un coussin métallique plus épais afin d'obtenir une raideur plus faible et une meilleure atténuation vibratoire.

Pour quelles applications utiliser le SE121 ?

Les versions standard sont particulièrement adaptées aux machines-outils travaillant par enlèvement de matière. Les versions W, plus souples, conviennent notamment aux équipements travaillant par déformation de matière comme les presses, cisailles ou plieuses.

Machines-outils

Presses - Cisailles

Transformateurs

Références et performances du SE121

La gamme actuelle comprend 16 références. Chaque taille est proposée en version standard, H, W et WH.

Dimensions des supports SE121

Les dimensions du SE121 varient selon la taille du support et la présence ou non du système de réglage H. Les schémas ci-dessous permettent d'identifier les différentes cotes utilisées dans le tableau.

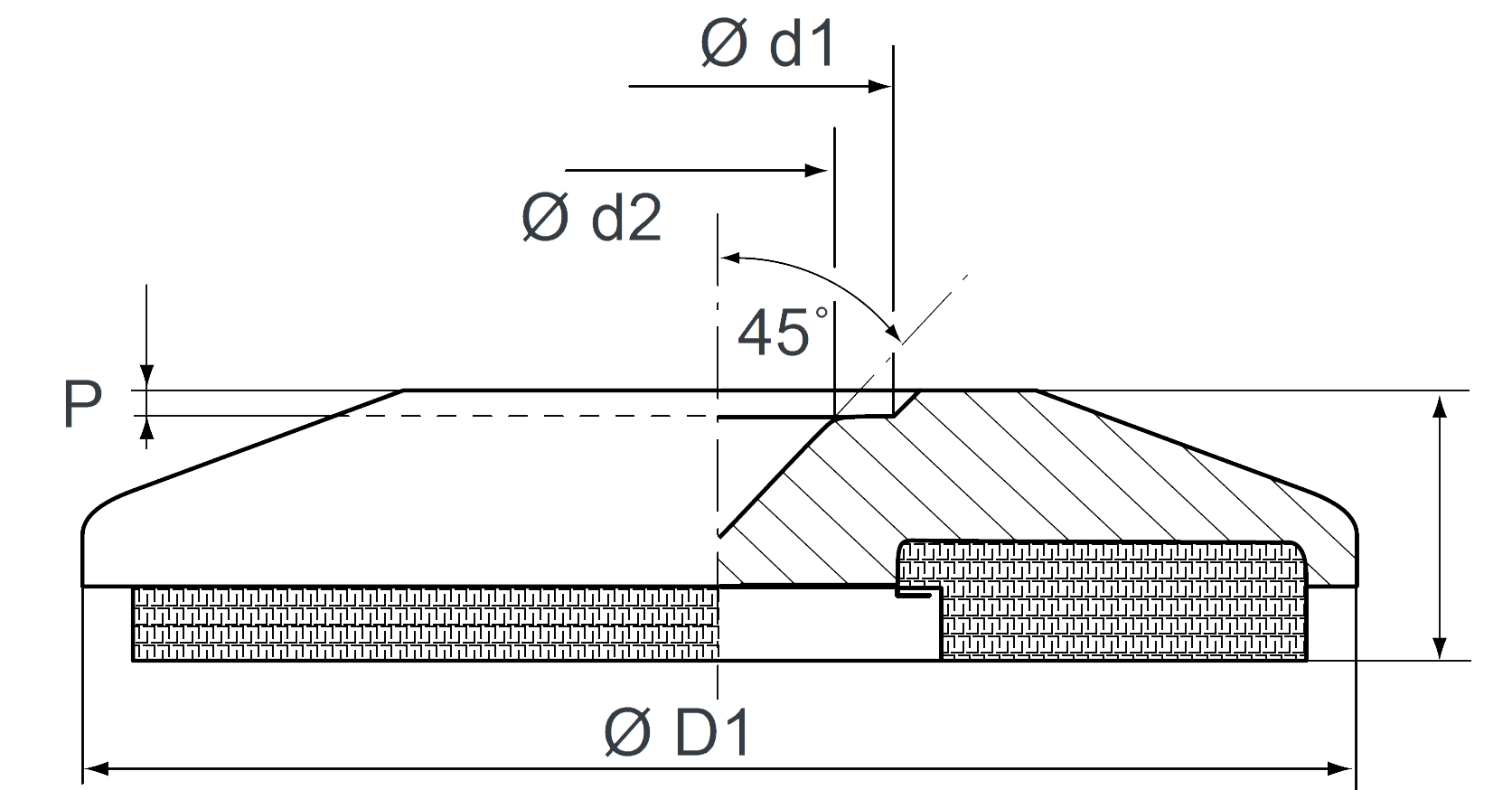

Versions standard et W

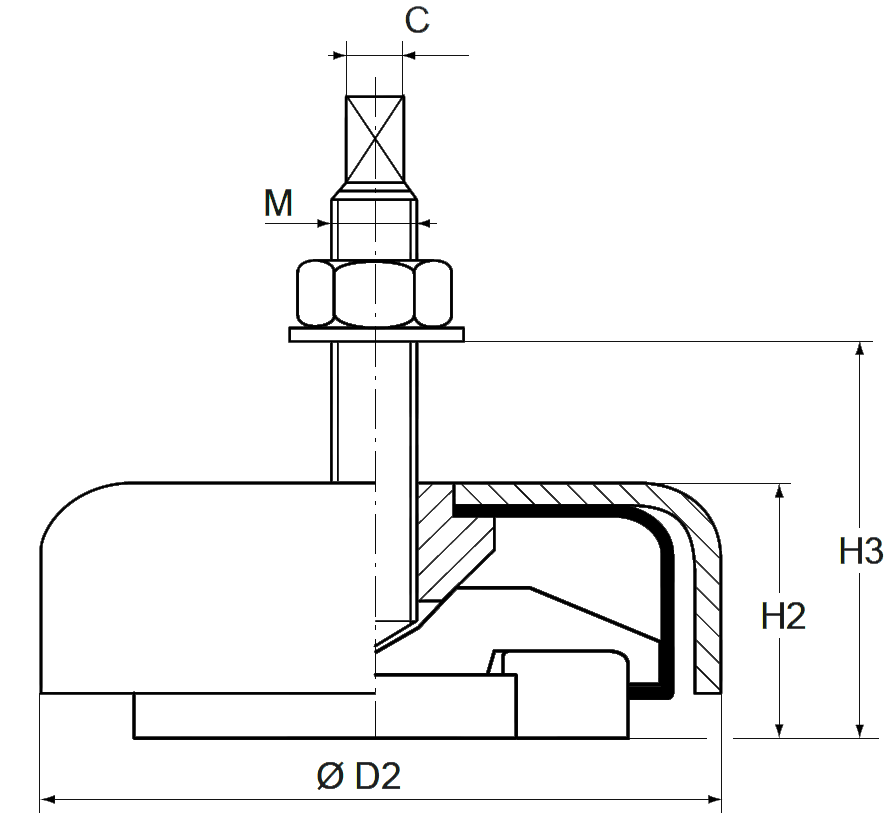

Versions H et WH avec axe vérin

Les versions H et WH disposent d'un axe vérin permettant le réglage de mise à niveau de la machine.

Les dimensions détaillées D1, H1, D2, H2, M, C, H3, d1, d2 et P sont disponibles dans la fiche technique.

Comment choisir votre support SE121 ?

Commencez par déterminer la charge reprise par chaque support afin de choisir la taille V43, V44, V45 ou V46.

• Choisissez une version standard pour une fréquence propre de 22 à 30 Hz.
• Choisissez une version W pour une suspension plus souple, de 15 à 22 Hz.
• Ajoutez l'indice H lorsque vous avez besoin d'un réglage de mise à niveau par axe vérin.

Voir la fiche technique SE121

Compléter votre isolation antivibratoire

Découvrez également nos solutions Super-Resiliant, Regufoam ainsi que l'ensemble de la gamme Hutchinson Paulstra.

Vidéo

Besoin d'un conseil ?

Nos techniciens peuvent vous aider à déterminer la taille, la souplesse et le système de réglage SE121 adaptés à votre machine.
