Support à ressorts métalliques

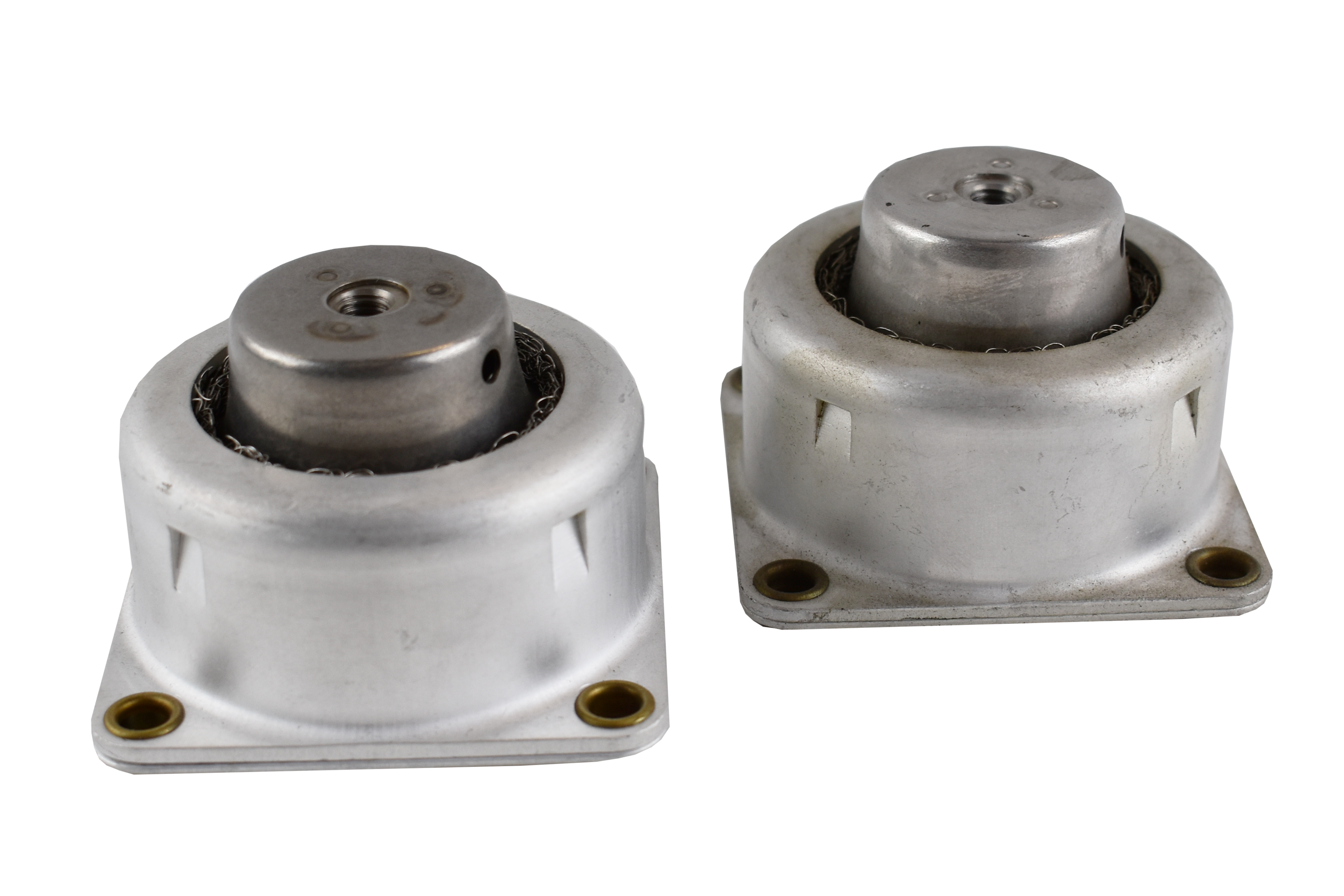

Qu'est-ce que le support antivibratoire SE127 ?

Le SE127 Hutchinson Paulstra, également appelé amortisseur 7002, est une suspension antivibratoire entièrement métallique conçue pour protéger les équipements sensibles aux vibrations et aux chocs.

Il est constitué d'un boîtier et d'un fond en AG3 traité satiné, d'une coupelle en acier inox, d'un ressort et d'un coussin métallique inox assurant la fonction résiliente.

• Fréquence propre axiale : de 7 à 10 Hz.
• Fréquence propre radiale : de 4,5 à 6 Hz.
• Charge statique axiale : de 0,70 à 60 daN selon la référence.
• Température d'utilisation : de -70 °C à +300 °C.
• Constitution : entièrement métallique.
• Fabrication : France.

Quels sont les avantages du SE127 ?

✅ Protection contre les vibrations et les chocs : une butée de fin de course est intégrée au support.

✅ Isolation dans plusieurs directions : fréquence de résonance de 7 à 10 Hz en axial et de 4,5 à 6 Hz en radial.

✅ Conditions sévères : sa conception entièrement métallique permet une utilisation dans des environnements exigeants.

✅ Large plage de température : fonctionnement de -70 °C à +300 °C.

✅ Résistance mécanique : résistance structurale correspondant à une accélération continue de 10 g sous charge maximale.

✅ Format compact : particulièrement adapté à la protection de matériels électroniques, informatiques et embarqués.

Pour quelles applications utiliser le SE127 ?

Le SE127 est particulièrement adapté à la protection d'équipements électroniques ou informatiques, d'appareils de navigation et d'instruments de mesure embarqués. À poste fixe, il peut également être utilisé pour suspendre les tableaux de commande de machines industrielles.

Informatiques

Matériels embarqués

Comment fonctionne le support SE127 ?

Le ressort associé au coussin métallique en fil inox assure l'isolation vibratoire, tandis que la butée de fin de course intégrée permet de limiter les déplacements lors des chocs.

Dimensions du support SE127

Le SE127 se fixe par quatre trous lisses Ø5,2 mm et par un trou central taraudé. Les deux schémas permettent d'identifier les dimensions et les points de fixation.

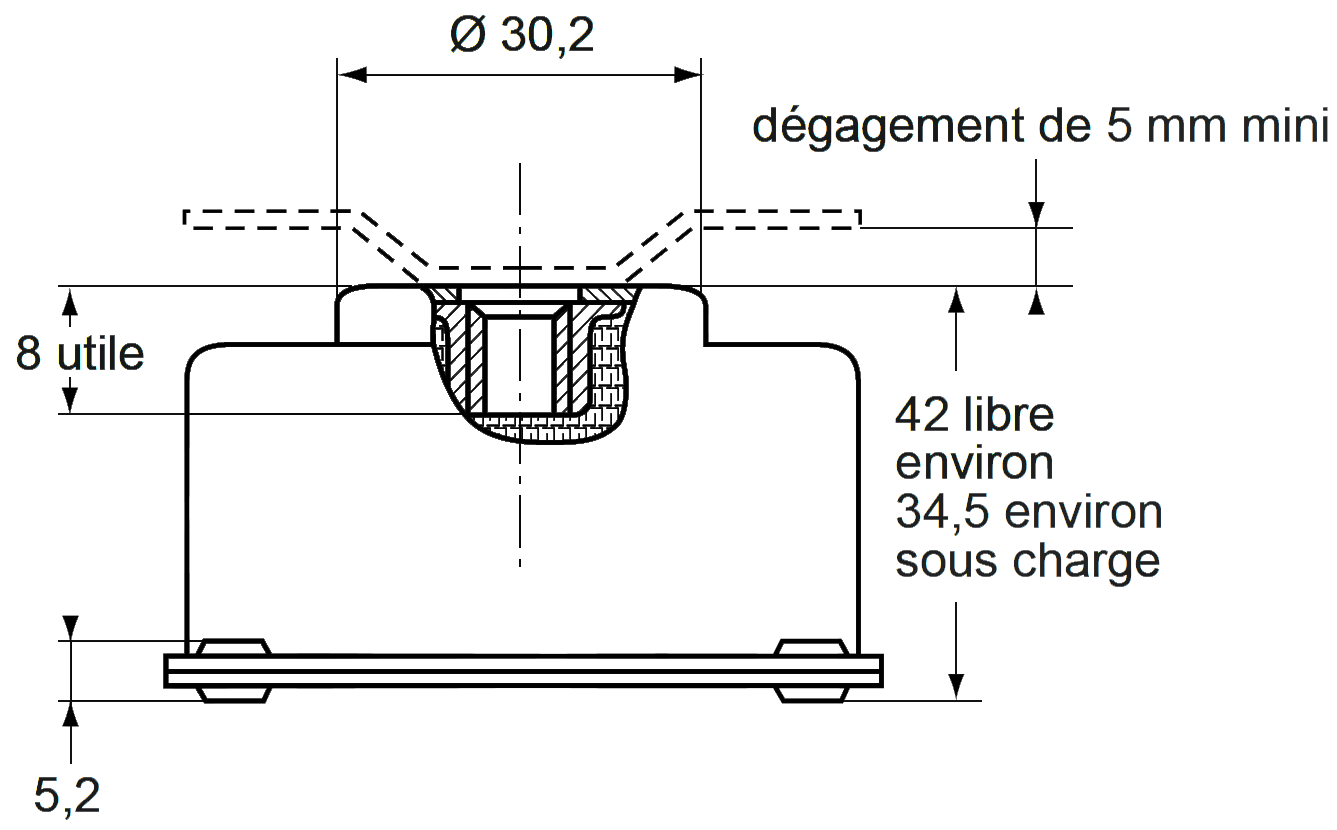

Vue de côté

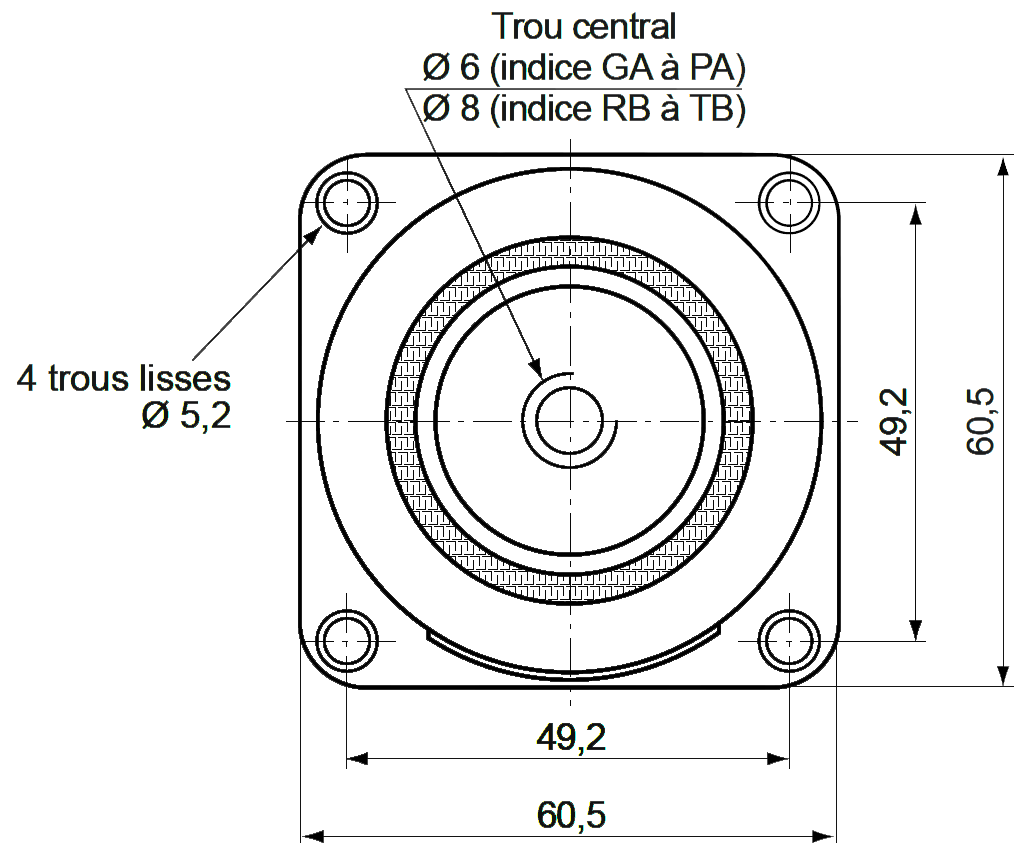

Vue de dessus



Références et charges du SE127

La gamme actuelle comprend 11 références. Le choix dépend principalement de la charge statique axiale appliquée à chaque support.

Comment choisir votre support SE127 ?

Déterminez tout d'abord la charge reprise par chaque support, puis sélectionnez la référence dont la plage de charge correspond à votre installation.

• Pour les faibles charges, la gamme débute avec le 7002GA : 0,70 à 1,25 daN.
• Les références intermédiaires permettent de couvrir progressivement les charges jusqu'à 33 daN.
• Pour les charges les plus élevées, le 7002TB accepte de 40 à 60 daN.
• Le trou central est en M6 sur les premières références et en M8 sur les versions RB, SB et TB.

Voir la fiche technique SE127

Compléter votre isolation antivibratoire

Découvrez également nos solutions Super-Resiliant, Regufoam ainsi que l'ensemble de la gamme Hutchinson Paulstra.

Vidéo

Besoin d'un conseil ?

Nos techniciens peuvent vous aider à déterminer la référence SE127 adaptée à la charge, aux vibrations et aux contraintes d'environnement de votre équipement.
