Support antivibratoire et antichoc métal

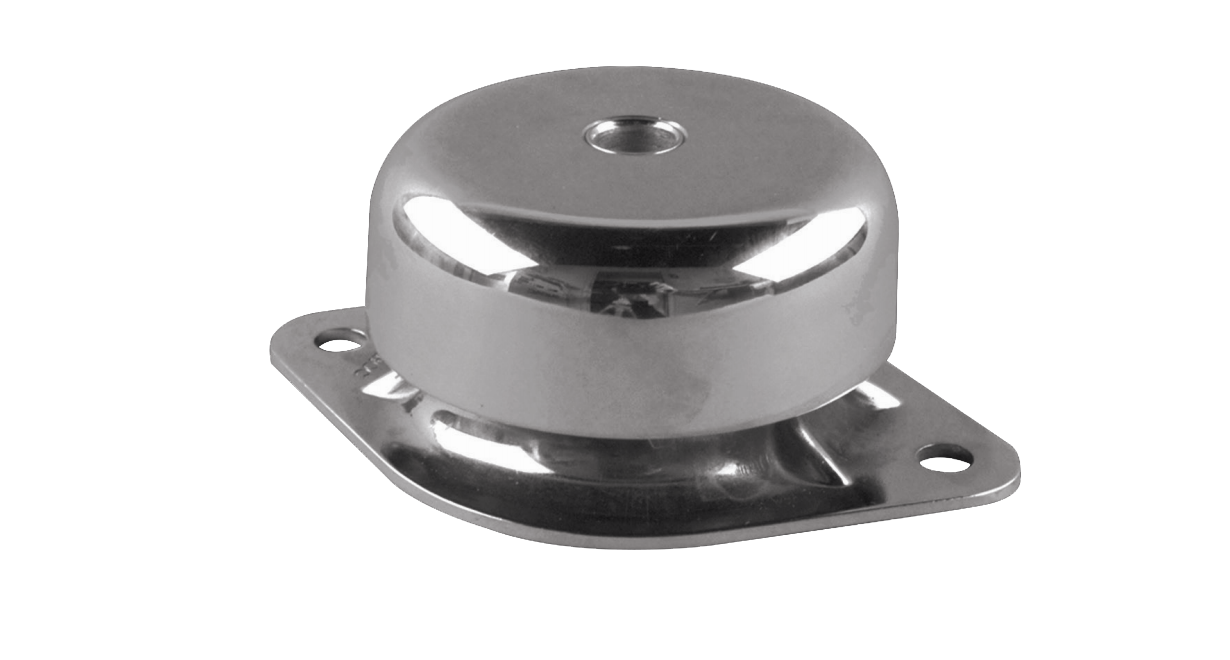

Qu'est-ce que le support antivibratoire SE131 ?

Le SE131 Hutchinson Paulstra est une suspension métallique conçue pour assurer une isolation antivibratoire dans des environnements exigeants.

Il est constitué d'un ressort cylindrique en acier inox, d'un support métallique, d'un guide d'isolation acoustique en élastomère et d'un système de fixation adapté au modèle.

• Fréquence propre : de 12 à 18 Hz selon la charge.
• Charge admissible : jusqu'à 500 daN selon la référence.
• Versions : acier et inox.
• Résistance structurale : 3 g.
• Température d'utilisation : de -70 °C à +300 °C.
• Fabrication : France.

Quels sont les avantages du SE131 ?

✅ Isolation antivibratoire : fréquence propre comprise entre 12 et 18 Hz selon la charge.

✅ Versions acier et inox : plusieurs configurations disponibles selon l'environnement d'utilisation.

✅ Large plage de charges : de 15 à 500 daN selon la référence.

✅ Résistance mécanique : résistance structurale de 3 g.

✅ Large plage de température : fonctionnement de -70 °C à +300 °C.

✅ Performances maîtrisées : coefficient d'amplification à la résonance inférieur à 4.

Pour quelles applications utiliser le SE131 ?

Grâce à une fréquence propre comprise entre 12 et 18 Hz, le SE131 est notamment destiné à la suspension de faux plafonds, systèmes de climatisation et tuyauteries, afin de limiter la transmission des vibrations et d'améliorer le comportement acoustique des installations.

Climatisations - CTA

Tuyauteries

Dimensions des supports SE131

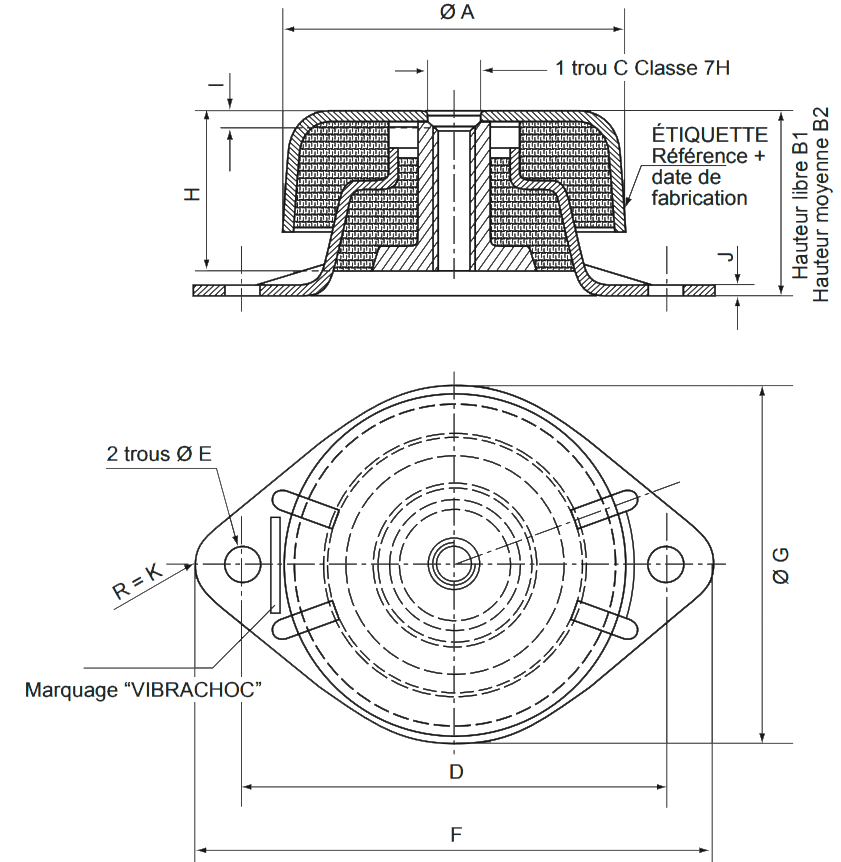

Deux encombrements principaux sont utilisés dans la gamme : V1H-6000 et V1H-6100. Le schéma permet d'identifier les différentes cotes du support.

Cote	V1H-6000*	V1H-6100*
ØA	105 mm	82 mm
B1	62 mm	56 mm
B2	57 mm	51 mm
C	M12	M10
D	130 mm	98 mm
ØE	11 mm	9 mm
F	160 mm	120 mm
ØG	110 mm	85 mm
H	50 mm	46 mm
I	5 mm	3 mm
J	3 mm	2 mm
K	15 mm	11 mm

Références et performances du SE131

La gamme actuelle comprend 16 références. Chaque niveau de charge est disponible en version acier et en version inox NX.

Les efforts dynamiques maximum indiqués sont identiques en compression, traction et radial pour chaque référence.

Quelles sont les performances du SE131 ?

Comment choisir votre support SE131 ?

Le choix dépend principalement de la charge reprise par chaque support, de l'encombrement disponible et de la matière souhaitée.

• La famille V1H-6100 couvre des charges de 15 à 250 daN.
• La famille V1H-6000 couvre des charges de 30 à 500 daN.
• Choisissez la référence standard pour la version acier.
• Choisissez la référence terminée par NX pour la version inox.

Voir la fiche technique SE131
