Pieds machines extra-fins

Qu'est-ce que le support antivibratoire SE123 ?

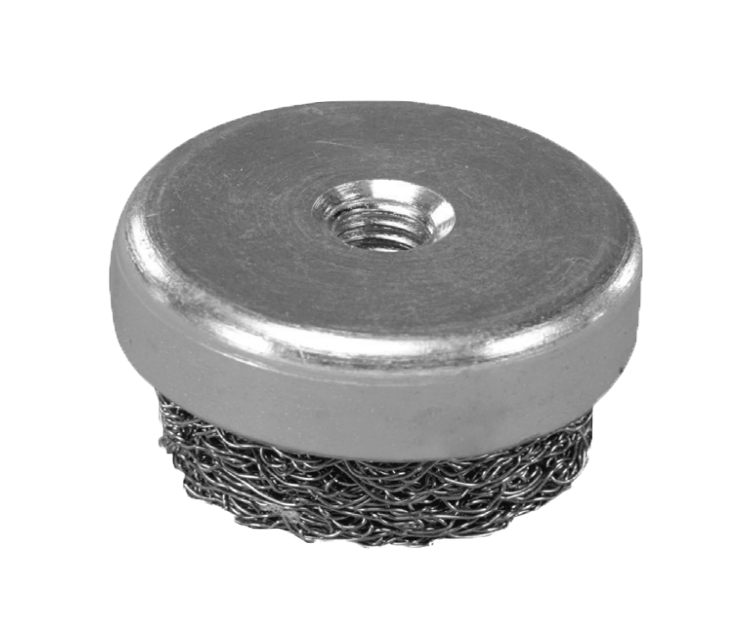

Le SE123 Hutchinson Paulstra est un pied de machine antivibratoire extra-plat destiné aux équipements de faibles charges.

Il est constitué d'une coupelle et d'une vis en acier zingué associées à un coussin métallique en fil inox assurant la fonction résiliente.

Deux configurations sont disponibles :

• SP55*W : support avec tige filetée.
• SP56*W : support avec taraudage.
• Fréquence propre : de 15 à 20 Hz.
• Charge statique : jusqu'à 225 daN selon la référence.
• Fabrication : France.

Quels sont les avantages du SE123 ?

✅ Très faible encombrement : conception extra-plate adaptée aux installations disposant de peu de hauteur disponible.

✅ Deux types de fixation : choix entre une version avec tige filetée et une version avec taraudage.

✅ Isolation vibratoire : fréquence propre comprise entre 15 et 20 Hz.

✅ Faibles charges : plusieurs niveaux disponibles jusqu'à 225 daN par support.

✅ Coussin métallique inox : élément résilient adapté aux applications industrielles.

Pour quelles applications utiliser le SE123 ?

Le SE123 est conçu pour les équipements de faibles charges. Paulstra le recommande notamment pour les machines-outils, matériels de contrôle, matériels de laboratoire et presses ou cisailles. Il convient notamment aux machines tournantes fonctionnant à plus de 2 500 tr/min.

Machines-outils

Matériels de contrôle

Matériels laboratoires

Presses - Cisailles

Quelle différence entre les supports SP55 et SP56 ?

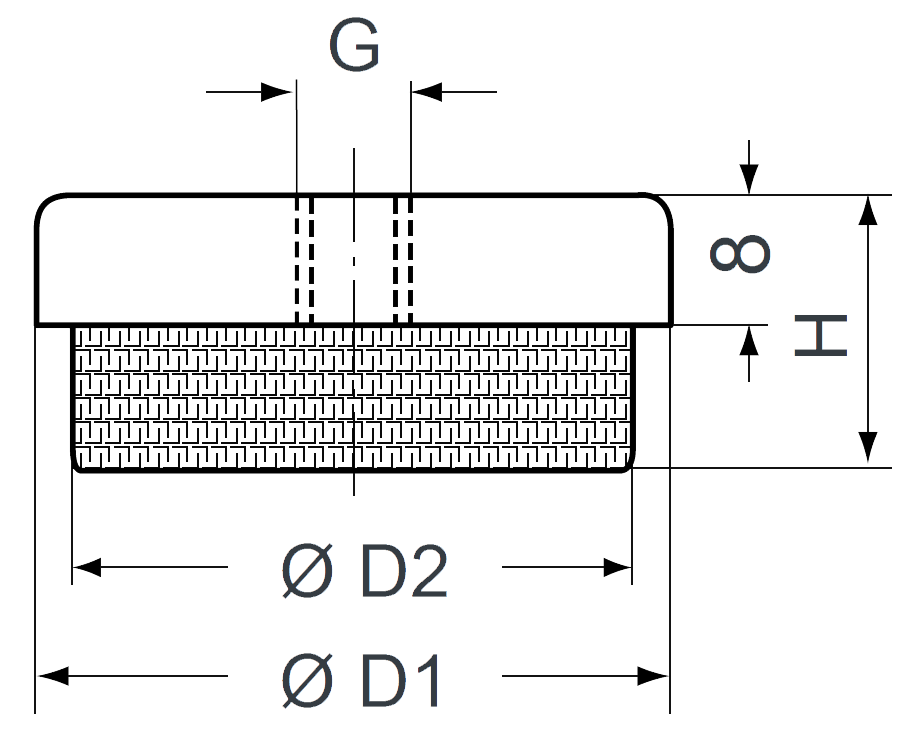

SP56*W avec taraudage

Fixation par trou taraudé.

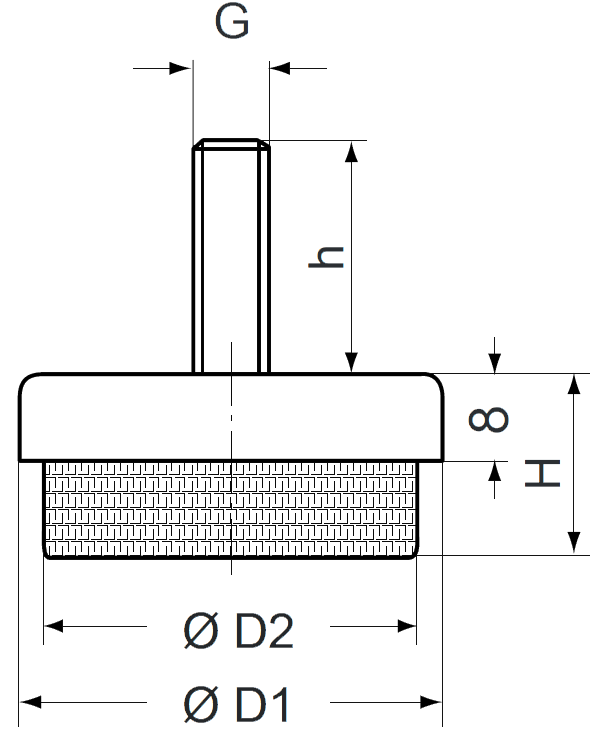

SP55*W avec tige filetée

Fixation par tige filetée.

Dimensions et références du SE123

Pour chaque niveau de charge, les dimensions du support restent identiques quelle que soit la fixation choisie. Seule la configuration avec tige filetée SP55*W ou avec taraudage SP56*W change.

Comment choisir votre support SE123 ?

Le choix s'effectue en deux étapes : déterminez d'abord la charge supportée par chaque pied, puis choisissez le type de fixation adapté à votre montage.

• 60 daN : SP550W avec tige ou SP560W taraudé.
• 100 daN : SP551W avec tige ou SP561W taraudé.
• 150 daN : SP552W avec tige ou SP562W taraudé.
• 225 daN : SP553W avec tige ou SP563W taraudé.

Voir la fiche technique SE123

Compléter votre isolation antivibratoire

Découvrez également nos solutions Super-Resiliant, Regufoam ainsi que l'ensemble de la gamme Hutchinson Paulstra.
