Amortisseurs Paulstra SP539

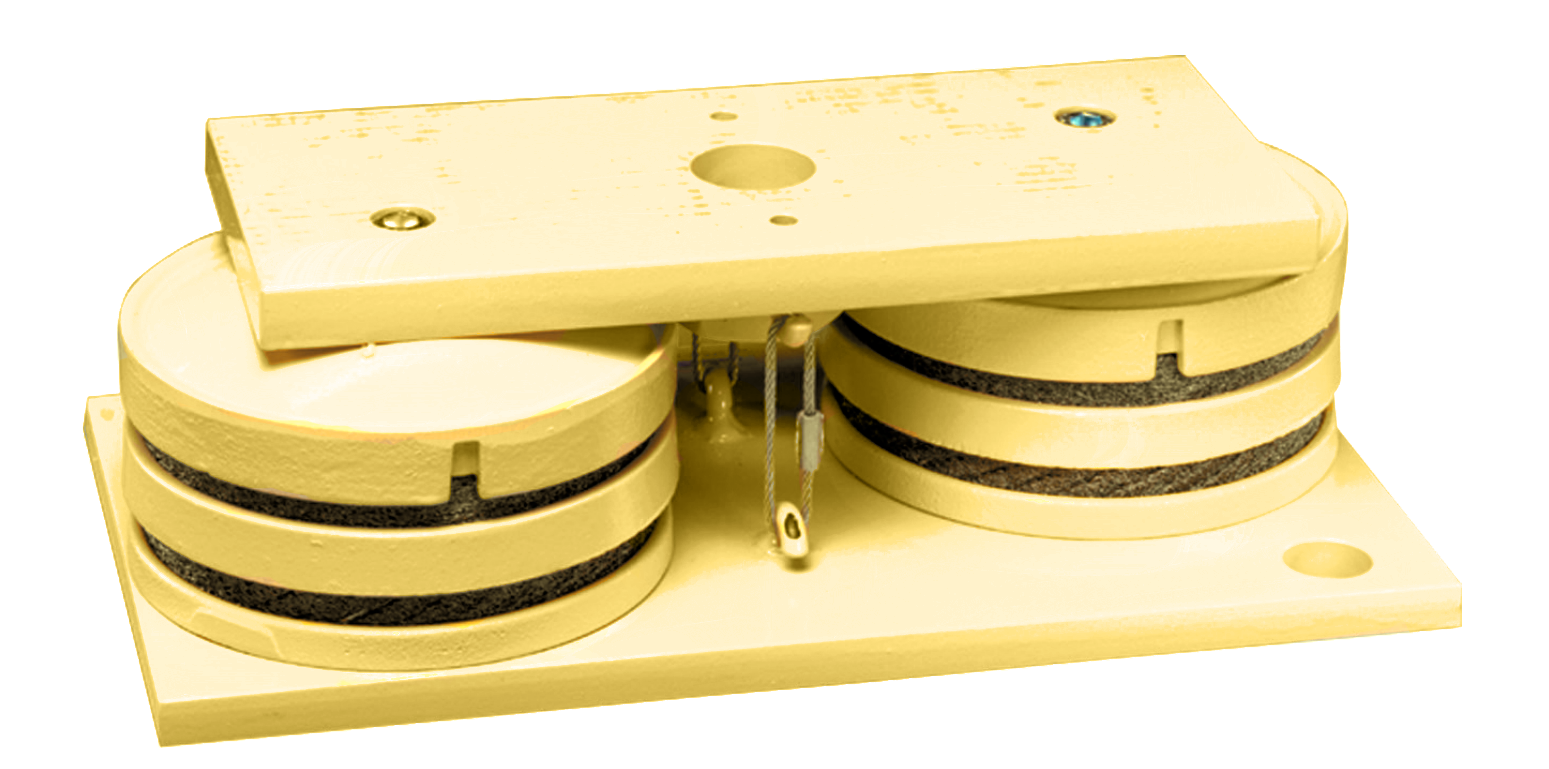

Qu'est-ce que le support antivibratoire SE129 ?

Le SE129 Hutchinson Paulstra est un amortisseur métallique destiné à l'isolation vibratoire des équipements industriels de fortes charges.

Il est constitué d'un empilage de deux ou trois coussins métalliques en fil inox. Le nombre de coussins permet de faire varier la fréquence propre du support et ainsi d'adapter le niveau d'atténuation vibratoire.

La forme conique des coussins permet également de reprendre des efforts radiaux tout en assurant une bonne stabilité de l'équipement suspendu.

• Fréquence propre : de 10 à 16 Hz selon la référence.
• Charge admissible : jusqu'à 28 000 daN.
• Élément résilient : coussins métalliques en fil inox.
• Efforts repris : axial et radial.
• Applications : équipements industriels lourds.
• Fabrication : France.

Quels sont les avantages du SE129 ?

✅ Très fortes charges : jusqu'à 28 000 daN selon la référence.

✅ Fréquence adaptable : l'empilage des coussins métalliques permet d'obtenir une fréquence propre comprise entre 10 et 16 Hz.

✅ Bonne tenue radiale : les coussins métalliques coniques sont capables de reprendre des efforts transversaux.

✅ Stabilité de l'équipement : la conception du support limite les mouvements parasites de la masse suspendue.

✅ Construction entièrement métallique : adaptée aux applications industrielles lourdes.

Pour quelles applications utiliser le SE129 ?

Paulstra préconise le SE129 pour les machines à découpe ou à déformation de matière telles que les presses, poinçonneuses et emboutisseuses, ainsi que pour les machines tournantes de fortes charges.

Machines-outils

Presses - Cisailles

Machines tournantes

Comment fonctionne le support SE129 ?

Le SE129 utilise plusieurs coussins métalliques coniques superposés. L'empilage permet de modifier la souplesse de la suspension et donc sa fréquence propre.

Dimensions des supports SE129

La gamme comprend deux formats principaux correspondant aux familles SP539-882 / SP539-883 et SP539-887 / SP539-888. Le schéma présente les dimensions, les filetages et les points de fixation de chaque configuration.

Références et performances du SE129

Quatre références permettent de couvrir des charges allant de 500 à 28 000 daN.

Comment choisir votre support SE129 ?

Le choix dépend principalement de la charge reprise par chaque support et de la fréquence propre recherchée.

• SP539-882 / SP539-883 : pour des charges comprises entre 500 et 14 000 daN.
• SP539-887 / SP539-888 : pour des charges comprises entre 1 000 et 28 000 daN.
• Les versions 882 et 887 fonctionnent entre 12 et 16 Hz.
• Les versions 883 et 888 permettent de descendre entre 10 et 13 Hz.

Voir la fiche technique SE129

Compléter votre isolation antivibratoire

Découvrez également nos solutions Super-Resiliant, Regufoam ainsi que l'ensemble de la gamme Hutchinson Paulstra.

Vidéo

Besoin d'un conseil ?

Nos techniciens peuvent vous aider à déterminer le SE129 adapté à la charge, à la fréquence propre et aux efforts dynamiques de votre équipement.
