Support caoutchouc sandwich

Qu’est-ce que le support Sandwich SE114 ?

Le support antivibratoire Paulstra Sandwich SE114 est constitué d’une ou plusieurs couches d’élastomère comprises entre des armatures métalliques planes et parallèles.

Conçu pour supporter de fortes charges en compression, il offre une fréquence propre comprise entre 5 et 13 Hz. Ses caractéristiques mécaniques varient principalement selon la dureté de l’élastomère et le nombre d’intercalaires métalliques.

L’élastomère utilisé est un polychloroprène présentant une bonne tenue aux agents atmosphériques. Les armatures métalliques sont protégées contre la corrosion.

Quels sont les avantages du support Sandwich ?

✅ Faible épaisseur : le support peut être intégré dans des installations disposant de peu de hauteur disponible.

✅ Grande surface d’appui : sa conception permet de répartir efficacement les charges importantes.

✅ Forte charge en compression : le support Sandwich est particulièrement adapté aux machines et équipements lourds.

✅ Superposition possible : plusieurs supports peuvent être associés lorsque la configuration de l’installation le nécessite.

✅ Mouvements multidirectionnels : l’ensemble suspendu peut se déplacer dans différentes directions.

✅ Rapport de rigidité élevé : le rapport entre la rigidité en compression et la rigidité en cisaillement permet d’adapter le comportement du support aux contraintes de l’installation.

✅ Conçu et fabriqué en France.

Pour quelles applications utiliser un support Sandwich ?

Le support Sandwich SE114 est destiné aux équipements lourds soumis à des vibrations et nécessitant une forte capacité de charge en compression.

Il peut notamment être utilisé sous des broyeurs, groupes électrogènes, machines-outils, ponts roulants, presses, cisailles, transformateurs ou autres machines lourdes.

Comment choisir son support Sandwich SE114 ?

Le choix du support dépend principalement de la charge appliquée, de la dureté de l’élastomère et des dimensions disponibles sous l’équipement.

✅ Charge par support : chaque référence possède une plage d’utilisation spécifique qu’il convient de respecter.

✅ Dureté de l’élastomère : les versions disponibles en 45 ou 60 ShA permettent d’adapter la rigidité à la charge supportée.

✅ Avec ou sans intercalaire : la construction du support influe sur ses caractéristiques mécaniques et sa capacité de déformation.

✅ Dimensions : l’encombrement du support doit être compatible avec la surface disponible sous la machine.

Quelle charge peut supporter un Sandwich SE114 ?

La gamme Sandwich SE114 couvre des charges importantes, jusqu’à 30 000 daN par support selon la référence et la dureté choisies. Les fréquences propres de 5 à 13 Hz sont données pour les charges maximales des plages d’utilisation.

Quelles sont les dimensions du support Sandwich ?

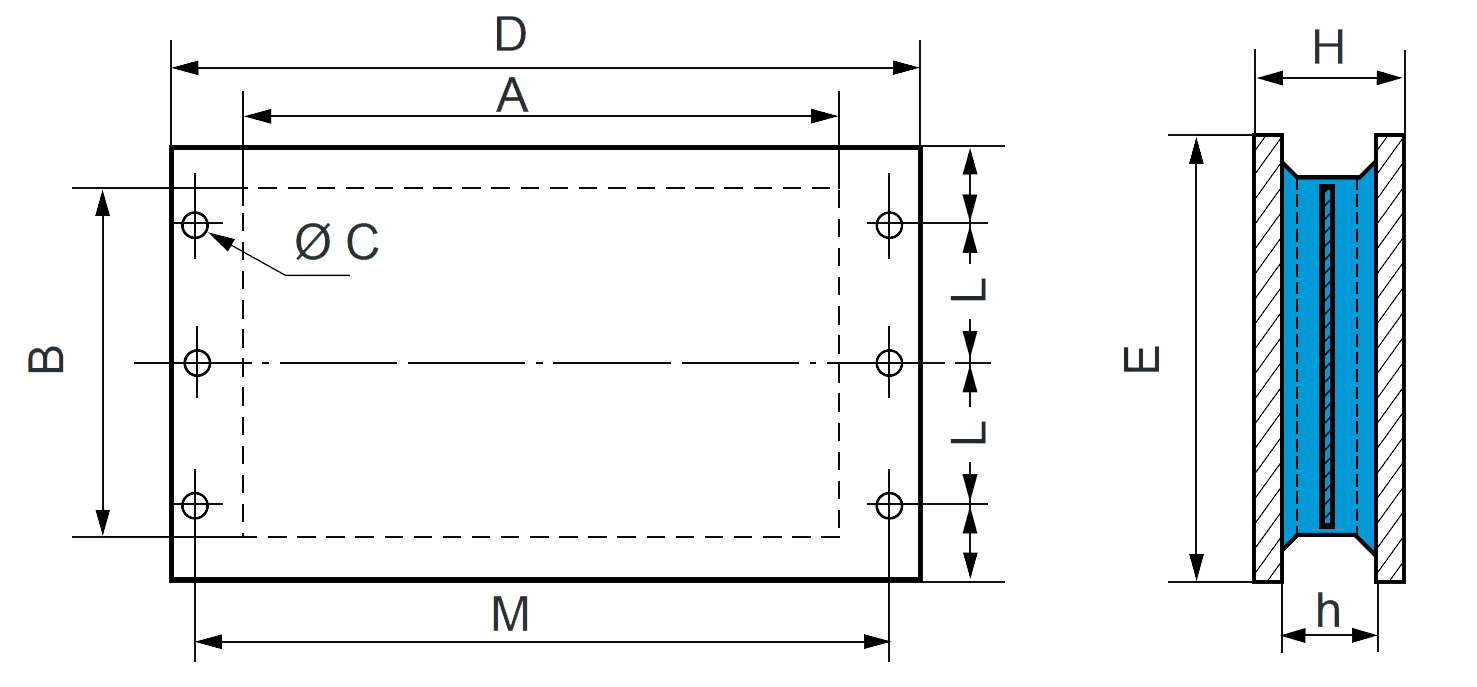

Le schéma ci-dessous permet d’identifier les principales cotes du support Sandwich SE114 avec fixations. Le tableau reprend les dimensions des références proposées sur notre site.

Comment installer un support Sandwich ?

Le support Sandwich doit être installé de manière à assurer une bonne répartition de la charge sur l’ensemble des points d’appui.

✅ Répartir correctement les charges : chaque support doit fonctionner dans sa plage d’utilisation.

✅ Prévoir une surface d’appui adaptée : les armatures métalliques doivent reposer correctement sur les surfaces prévues pour leur fixation.

✅ Respecter les mouvements du support : l’installation doit permettre à l’ensemble suspendu de se déplacer sans bloquer le fonctionnement de l’élastomère.

✅ Superposition possible : lorsque le dimensionnement le prévoit, plusieurs supports peuvent être superposés afin d’adapter le comportement de la suspension.

Comment découvrir les solutions antivibratoires Paulstra en vidéo ?

Compléter votre isolation antivibratoire

Pour compléter l’action du support Sandwich sous une machine lourde ou un socle, découvrez également nos matériaux antivibratoires Super-Resiliant et Regufoam, adaptés à la désolidarisation des équipements et structures.

Lorsque l’installation nécessite aussi de réduire les nuisances sonores, consultez notre gamme de mousses acoustiques.

Retrouvez enfin l’ensemble de la gamme Hutchinson Paulstra pour découvrir nos autres solutions de suspension et d’isolation vibratoire.

Besoin d’un conseil pour choisir votre support Sandwich ?

Vous avez un doute sur la charge admissible, la dureté de l’élastomère ou les dimensions adaptées à votre installation ? Notre équipe peut vous accompagner dans le choix de votre support Sandwich SE114.
