Supports Antivibratoires Métalliques SE128

Le support SE128 est un support ressort en métal, il est constitué d'une ou deux semelles en acier suivant le type, d'un ou plusieurs ressorts haute résistance en acier, de deux rondelles de liaison en alliage léger, d'un coussin métallique en fil inox dans chaque ressort.

Suspensions Métalliques

Gamme Paulstra

Fabriqué en France

Hutchinson

Description

Qu'est-ce que le support antivibratoire SE128 ?

Le SE128 Hutchinson Paulstra regroupe les supports métalliques V1B1114, V1B1115, V1B1116, V1B1134, V1B1135 et V1B1136, conçus pour l'isolation vibratoire à très basse fréquence.

Selon la version, ils sont constitués d'une ou deux semelles en acier, d'un ou plusieurs ressorts haute résistance, de deux rondelles de liaison en alliage léger et d'un coussin métallique en fil inox dans chaque ressort.

Fréquence propre : de 3 à 9 Hz selon la série.
Vitesse de rotation : à partir de 450 tr/min selon la série.
Charge statique : jusqu'à 730 daN selon la référence.
Atténuation : de l'ordre de 95 % dans les conditions indiquées par Paulstra.
Versions : sans semelle ou avec semelle (indice A).
Fabrication : France.

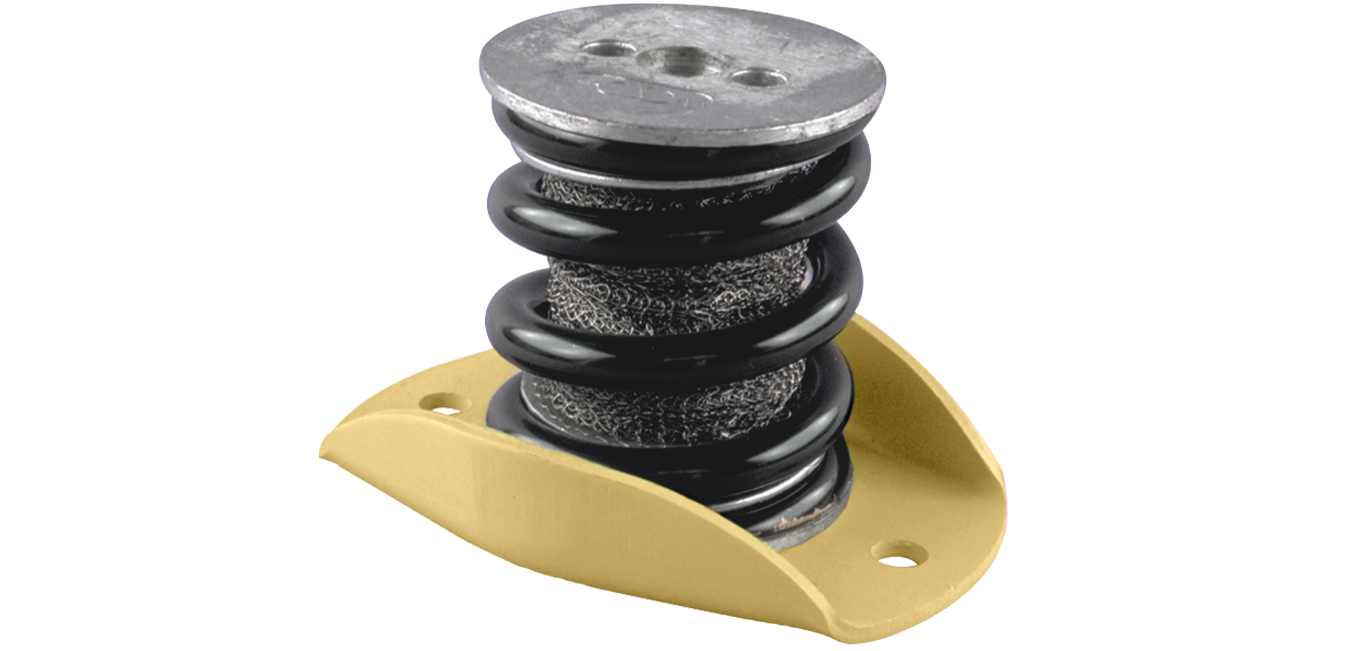

Support antivibratoire métallique basse fréquence SE128 Hutchinson Paulstra

Quels sont les avantages du SE128 ?

✅ Très basse fréquence : jusqu'à 3 Hz pour les séries les plus souples.

✅ Machines à faible vitesse : isolation possible à partir de 450 tr/min selon la série.

✅ Amortissement intégré : le coussin métallique placé dans chaque ressort limite les déplacements à la résonance.

✅ Environnements sévères : conception entièrement métallique adaptée à une utilisation extérieure.

✅ Faible sensibilité au fluage : les caractéristiques du support restent stables dans le temps.

✅ Large gamme de charges : de quelques daN jusqu'à 730 daN selon la référence.

Pour quelles applications utiliser le SE128 ?

Paulstra recommande cette gamme pour les machines tournantes, vibreurs et machines à chocs. La gamme V1B11** est notamment associée aux applications suivantes :

Matériels de contrôle

Support SE128 pour matériels de laboratoire

Matériels laboratoires

Quelle série SE128 choisir selon la vitesse de rotation ?

Séries	Vitesse mini	Fréquence axiale fz	Fréquence radiale fr	Effort axial maxi	Effort radial maxi	Coeff. amplification
V1B1114 / V1B1134	1 000 tr/min	7 à 9 Hz	fr = fz	4 g	1,2 g	± 5
V1B1115 / V1B1135	650 tr/min	5 à 6 Hz	fr = fz	2 g	1,2 g	± 10
V1B1116 / V1B1136	450 tr/min	3 à 4 Hz	fr = 0,7 fz	2 g	0,5 g	± 10

À noter : l'amplitude maximale de l'excitation à la fréquence de résonance est de ± 1 mm. Les fréquences propres sont données pour les charges maximales des plages d'utilisation.

Dimensions des supports SE128

Le SE128 existe en deux tailles principales. Les versions portant l'indice A sont équipées d'une semelle.

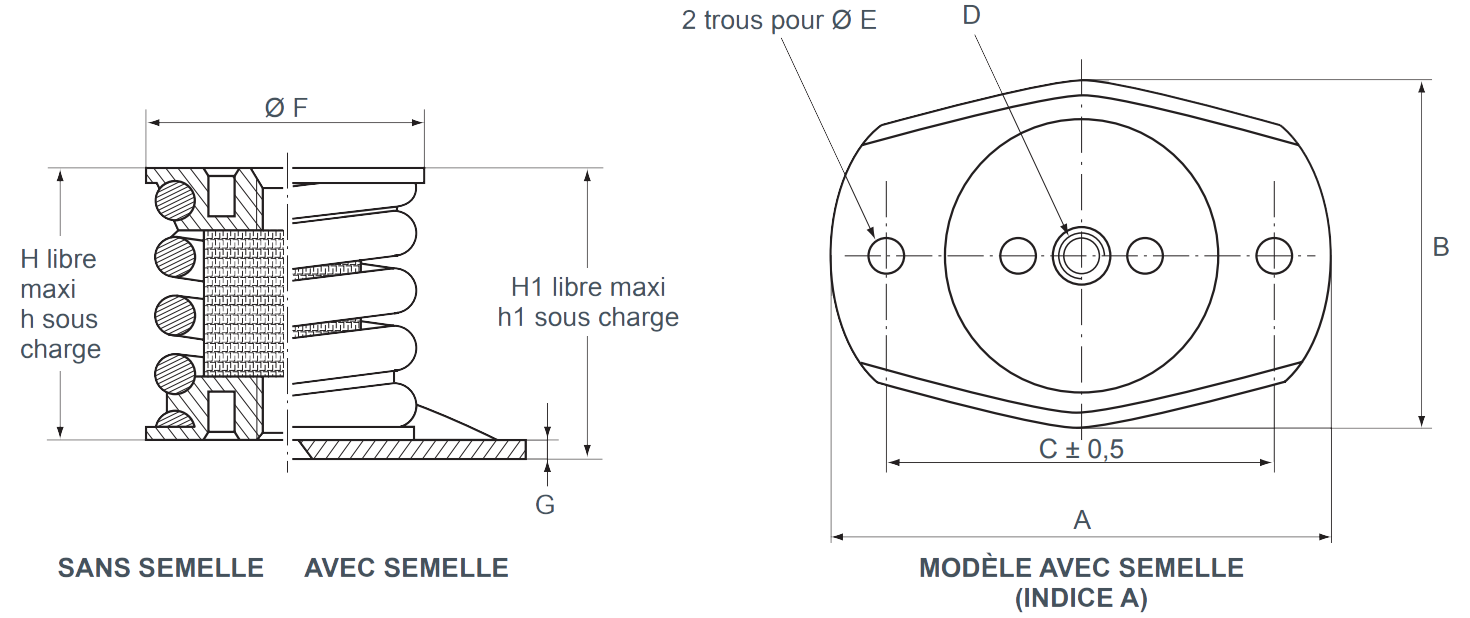

Schéma dimensions support antivibratoire SE128 Hutchinson Paulstra

Référence	A	B	C	D	ØE	ØF	G	H	h	H1	h1
V1B1114	90 mm	60 mm	69,6 mm	M8	7 mm	47 mm	2,5 mm	59 mm	47,5 mm	61,5 mm	± 2 mm
V1B1115								59 mm	47,5 mm	61,5 mm	± 3 mm
V1B1116								88 mm	68 mm	90,5 mm	± 5 mm
V1B1134	140 mm	100 mm	110 mm	M12	11 mm	78 mm	4 mm	88 mm	78 mm	92 mm	± 2 mm
V1B1135								88 mm	78 mm	92 mm	± 3 mm
V1B1136								142 mm	120 mm	146 mm	± 5 mm

Références et plages de charge du SE128

Chaque référence est disponible sans semelle ou avec semelle. L'indice A correspond à la version avec semelle.

Sans semelle	Avec semelle	Charge statique
V1B1114-01	V1B1114-01A	6 à 10,5 daN
V1B1114-02	V1B1114-02A	7,5 à 13,5 daN
V1B1114-03	V1B1114-03A	12 à 20 daN
V1B1114-04	V1B1114-04A	18 à 30 daN
V1B1114-05	V1B1114-05A	24 à 46 daN
V1B1114-06	V1B1114-06A	40 à 75 daN
V1B1115-01	V1B1115-01A	5 à 7 daN
V1B1115-02	V1B1115-02A	6 à 9 daN
V1B1115-03	V1B1115-03A	9 à 14 daN
V1B1115-04	V1B1115-04A	14 à 20 daN
V1B1115-05	V1B1115-05A	20 à 30 daN
V1B1115-06	V1B1115-06A	30 à 50 daN
V1B1116-01	V1B1116-01A	5 à 7 daN
V1B1116-02	V1B1116-02A	6 à 9 daN
V1B1116-03	V1B1116-03A	9 à 14 daN
V1B1116-04	V1B1116-04A	10 à 20 daN
V1B1116-05	V1B1116-05A	20 à 30 daN
V1B1116-06	V1B1116-06A	30 à 50 daN
V1B1134-01	V1B1134-01A	40 à 85 daN
V1B1134-02	V1B1134-02A	65 à 125 daN
V1B1134-03	V1B1134-03A	110 à 190 daN
V1B1134-04	V1B1134-04A	175 à 270 daN
V1B1134-05	V1B1134-05A	250 à 400 daN
V1B1134-06	V1B1134-06A	360 à 560 daN
V1B1134-07	V1B1134-07A	540 à 730 daN
V1B1135-01	V1B1135-01A	30 à 48 daN
V1B1135-02	V1B1135-02A	48 à 80 daN
V1B1135-03	V1B1135-03A	80 à 130 daN
V1B1135-04	V1B1135-04A	130 à 200 daN
V1B1135-05	V1B1135-05A	200 à 310 daN
V1B1135-06	V1B1135-06A	310 à 400 daN
V1B1135-07	V1B1135-07A	420 à 560 daN
V1B1136-01	V1B1136-01A	75 à 105 daN
V1B1136-02	V1B1136-02A	95 à 130 daN
V1B1136-03	V1B1136-03A	115 à 160 daN
V1B1136-04	V1B1136-04A	160 à 230 daN
V1B1136-05	V1B1136-05A	220 à 310 daN
V1B1136-06	V1B1136-06A	300 à 415 daN
V1B1136-07	V1B1136-07A	410 à 550 daN

Comment choisir votre support SE128 ?

Le choix dépend principalement de la vitesse de rotation de la machine, de la charge reprise par chaque support et de la présence ou non d'une semelle.

V1B1114 / V1B1134 : machines tournant à partir de 1 000 tr/min.
V1B1115 / V1B1135 : machines tournant à partir de 650 tr/min.
V1B1116 / V1B1136 : machines tournant à partir de 450 tr/min et isolation à très basse fréquence.
Choisissez l'indice A lorsqu'une version avec semelle est nécessaire.

Tarif sur consultation : indiquez-nous la masse de l'équipement, le nombre de supports, la vitesse de rotation et les contraintes de montage afin de déterminer la référence adaptée.

Voir la fiche technique SE128
